Sản xuất các vỏ bọc kim loại tấm tùy chỉnh độ chính xác cao cho thiết bị điện tử

Sản xuất các vỏ bọc kim loại tấm tùy chỉnh độ chính xác cao cho thiết bị điện tử

PHẦN 1: TỔNG QUAN DỰ ÁN VÀ NHU CẦU NGÀNH

Trong các lĩnh vực tự động hóa công nghiệp, viễn thông và điện tử công nghệ cao đang phát triển nhanh chóng, độ bền cấu trúc của vỏ thiết bị không còn là yếu tố được xem xét sau cùng—mà đã trở thành thành phần then chốt đảm bảo độ tin cậy của sản phẩm. Sản phẩm được trình bày trong nghiên cứu điển hình này là một khung vỏ kim loại tấm tùy chỉnh. Khung này được thiết kế tỉ mỉ nhằm chứa các cụm mạch điện tử nhạy cảm, các thành phần vỏ máy tính để bàn (PC chassis) và các bộ nguồn.

Đối với dự án cụ thể này, khách hàng yêu cầu một vỏ máy tính công nghiệp chịu tải nặng, có khả năng hoạt động ổn định trong môi trường khắc nghiệt đồng thời duy trì độ chính xác tuyệt đối về dung sai kích thước để lắp đặt bo mạch chủ bên trong. Ngoài ra, sản phẩm còn đòi hỏi độ bền cơ học cao, khả năng tản nhiệt hiệu quả và bề mặt hoàn thiện thẩm mỹ hoàn hảo nhằm đáp ứng các tiêu chuẩn công nghiệp quốc tế nghiêm ngặt.

PHẦN 2: QUY TRÌNH SẢN XUẤT VÀ CÔNG NGHỆ TOÀN DIỆN

Để biến thép carbon thô thành vỏ điện tử bằng tấm kim loại OEM có cấu trúc phức tạp và đa chiều này, các đội ngũ kỹ thuật và sản xuất của chúng tôi đã triển khai một quy trình sản xuất nhiều giai đoạn được kiểm soát nghiêm ngặt.

Giai đoạn 1: Lựa chọn vật liệu và phân tích DFM Trước khi sản xuất bắt đầu, các kỹ sư của chúng tôi đã thực hiện phân tích Thiết kế cho khả năng sản xuất (DFM) một cách kỹ lưỡng. Chúng tôi chọn thép carbon cán nguội cấp cao (SPCC) nhờ khả năng định hình xuất sắc và độ cứng cấu trúc vượt trội. Bằng cách tối ưu hóa bố trí mẫu phẳng, chúng tôi giảm thiểu lượng vật liệu bị lãng phí và dự đoán các điểm chịu ứng suất tiềm ẩn trong quá trình tạo hình.

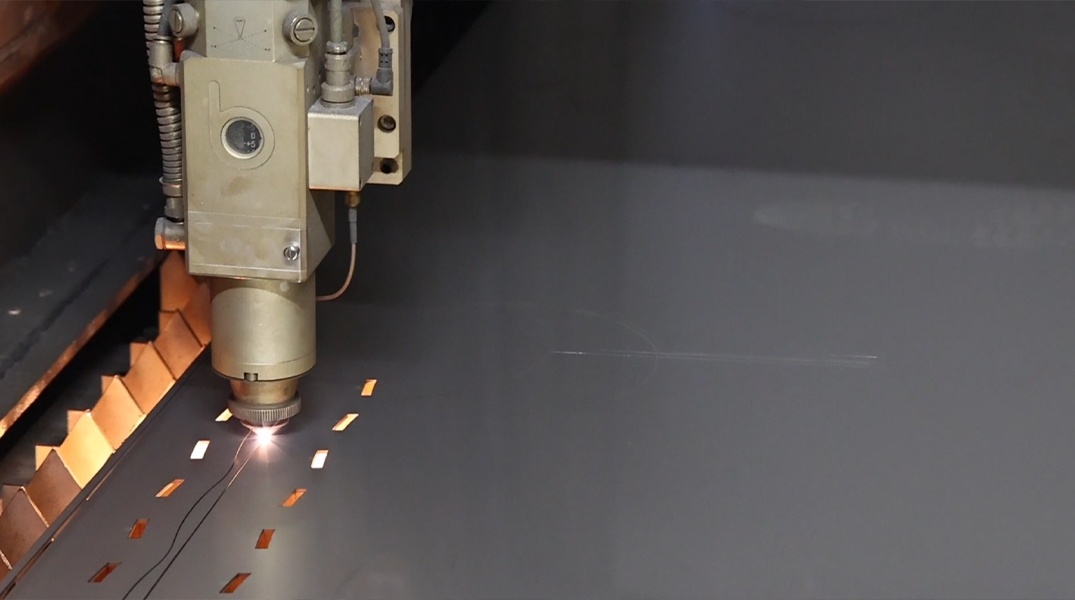

Giai đoạn 2: Cắt laser độ chính xác cao Hành trình sản xuất bắt đầu bằng hệ thống cắt laser tùy chỉnh tiên tiến của chúng tôi dịch vụ Cắt Laser chúng tôi đã sử dụng các máy cắt laser sợi quang công suất cao để cắt các phôi phẳng ban đầu. Bước then chốt này đảm bảo rằng tất cả các lỗ cắt chi tiết, các lỗ bắt vít nhỏ và các khe thông gió phức tạp đều được gia công với độ chính xác ở mức micromet. Việc đạt được các cạnh mịn, không có ba-vi ở giai đoạn này là rất quan trọng nhằm đảm bảo an toàn cho các dây cáp và dây điện nhạy cảm sẽ đi qua vỏ bọc sau này.

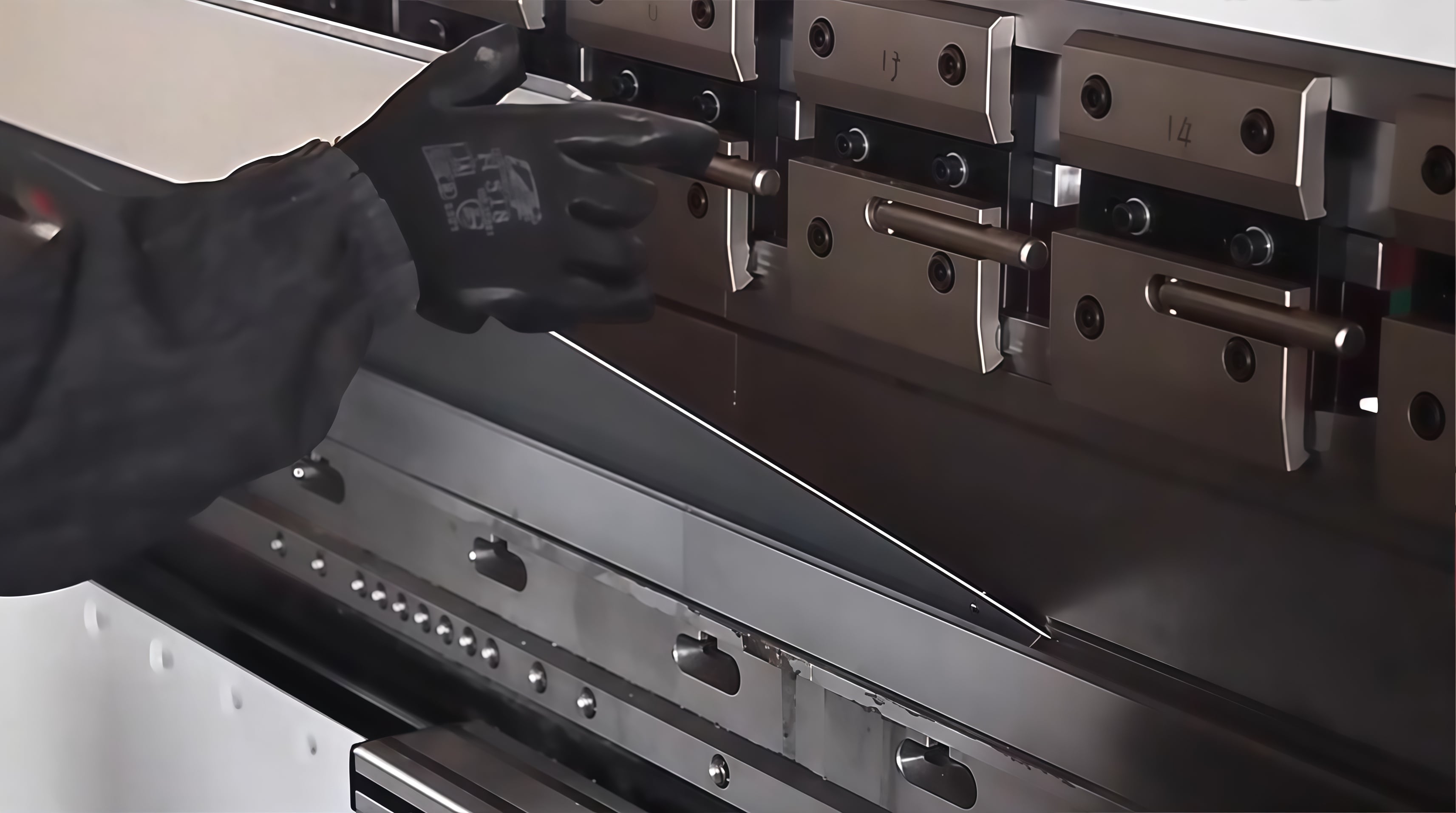

Giai đoạn 3: Uốn và tạo hình kim loại bằng CNC Hình học ba chiều, nhiều góc của giá đỡ gắn switch mạng tùy chỉnh này đòi hỏi các thao tác uốn trên máy ép thủy lực phải cực kỳ chính xác. Công nghệ uốn CNC tiên tiến của chúng tôi đảm bảo độ chính xác tuyệt đối về góc gập. Nhờ sử dụng dụng cụ chuyên dụng và bù cong động (dynamic crowning compensation), chúng tôi đã giảm thiểu hiệu quả hiện tượng đàn hồi vật liệu (spring-back), từ đó đảm bảo tất cả các bề mặt lắp đặt song song và vuông góc đều đạt độ đồng tâm hoàn hảo cho công đoạn lắp ráp cuối cùng.

Giai đoạn 4: Lắp ráp cấu trúc bằng hàn và tán đinh để đạt được độ cứng cấu trúc yêu cầu mà không làm biến dạng kim loại mỏng, chúng tôi đã sử dụng các bộ phận hàn và tán đinh kỹ thuật lắp ráp chuyên biệt. Các kỹ thuật viên lành nghề của chúng tôi thực hiện hàn điểm cục bộ và sử dụng các đồ gá lắp ráp được thiết kế riêng nhằm tản nhiệt nhanh chóng. Việc kiểm soát nhiệt chính xác này ngăn ngừa biến dạng, đảm bảo vỏ bảng điều khiển điện tử giữ được độ phẳng tuyệt đối và các mối nối liền mạch.

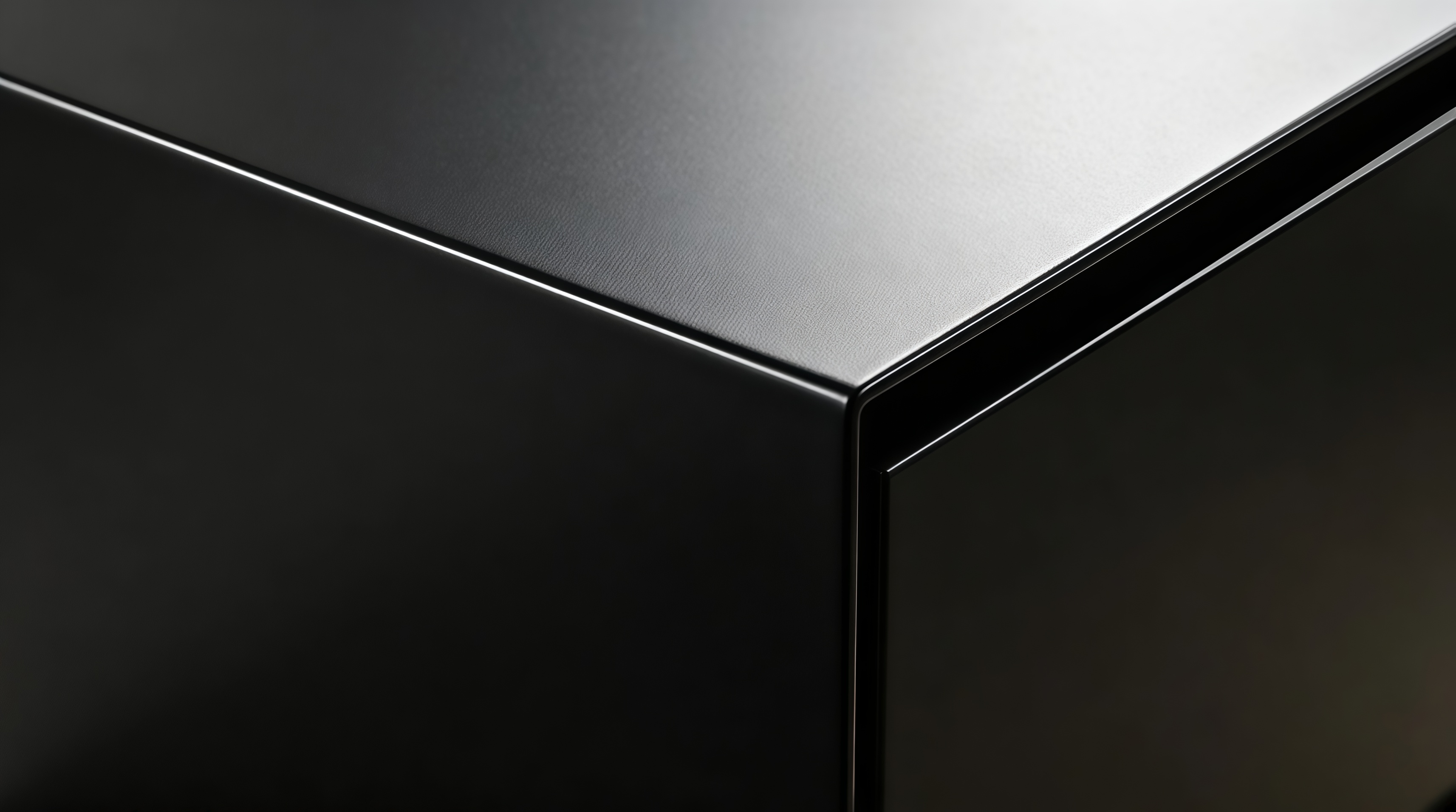

Giai đoạn 5: Xử lý bề mặt và phủ lớp bột màu đen Bước cuối cùng, nhưng cũng quan trọng không kém, là hoàn thiện bề mặt. Giá đỡ kim loại đã hoàn thành trải qua quy trình tiền xử lý và làm sạch nghiêm ngặt nhiều bước, sau đó được phủ một lớp bột màu đen mờ cao cấp. Lớp hoàn thiện đặc biệt này mang lại khả năng chống ăn mòn vượt trội, tính chất chống tĩnh điện xuất sắc và vẻ ngoài bền bỉ, đồng đều, chống xước trong suốt quá trình lắp đặt thiết bị.

PHẦN 3: CÁC THÁCH THỨC KỸ THUẬT ĐÃ KHẮC PHỤC

Khi gia công chính xác các bộ phận kim loại tấm cho viễn thông và ứng dụng công nghiệp, một số thách thức kỹ thuật cần được khắc phục:

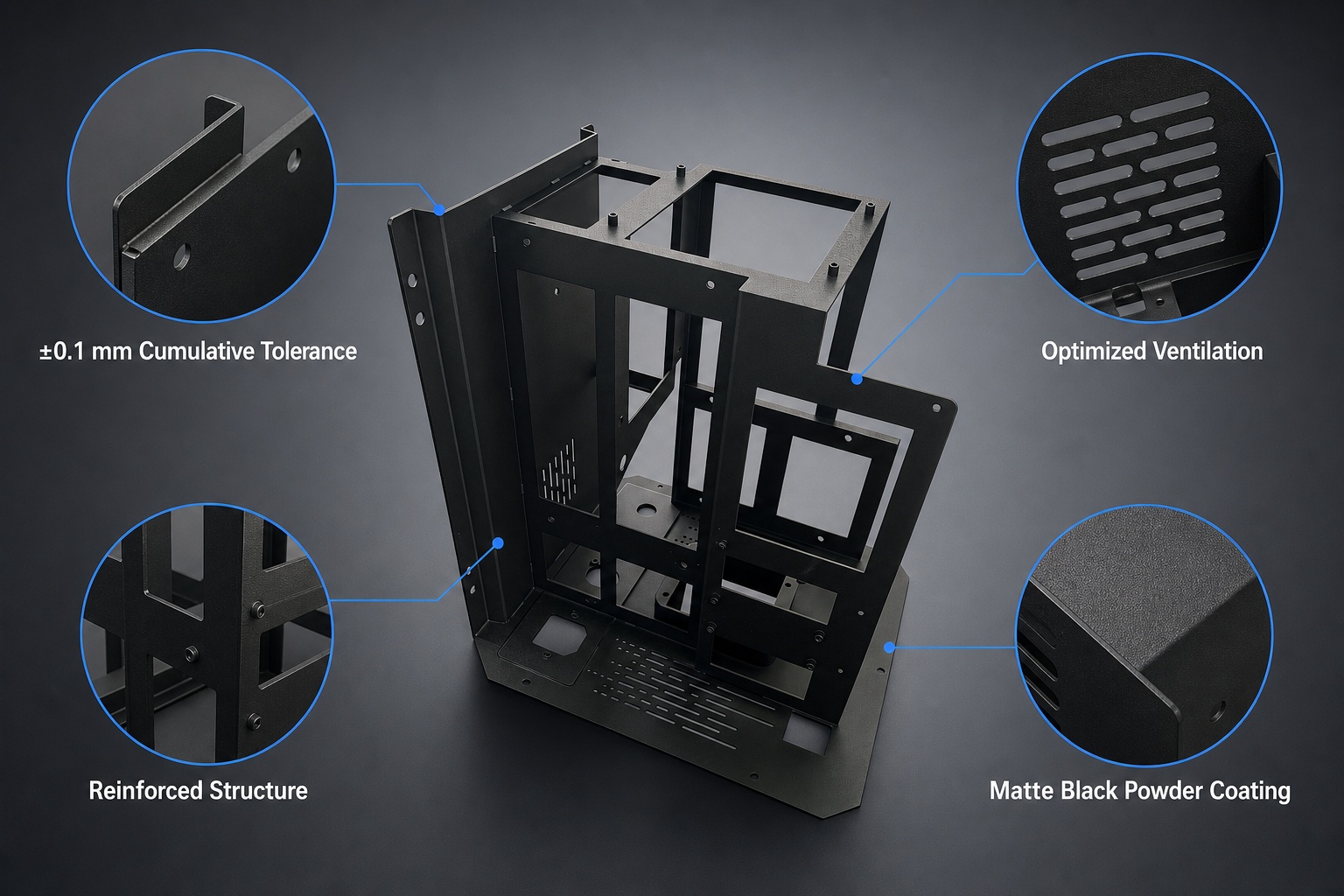

Thách thức A: Sự tích lũy dung sai qua nhiều lần uốn – Trên một khung vỏ có nhiều nếp gấp, ngay cả sai số 0,5 mm ở lần uốn đầu tiên cũng có thể lan rộng thành độ lệch 2 mm tại điểm lắp đặt cuối cùng. Giải pháp của chúng tôi: Chúng tôi dựa vào chuyên môn vững vàng của mình để thiết kế quy trình uốn theo thứ tự cụ thể. Bằng cách sử dụng máy uốn CNC được hiệu chuẩn cao và thực hiện kiểm tra mẫu đầu tiên ở từng bước, chúng tôi duy trì tổng dung sai tích lũy trong giới hạn nghiêm ngặt ±0,1 mm. gia công kim loại tấm chuyên môn

Thử thách B: Cân bằng thông gió với độ bền cấu trúc. Vỏ điện tử yêu cầu nhiều lỗ cắt để lưu thông không khí, điều này làm giảm độ bền cơ học của kết cấu kim loại một cách tự nhiên. Giải pháp của chúng tôi: Kỹ sư của chúng tôi bố trí các gân gia cường một cách chiến lược và tối ưu hóa bố trí các khe thông gió. Nhờ đó, động lực học nhiệt cho các linh kiện bên trong đạt hiệu quả tối ưu mà không làm giảm khả năng chịu tải của toàn bộ khung.

PHẦN 4: ỨNG DỤNG NGÀNH MỞ RỘNG

Các công nghệ và tiêu chuẩn kiểm soát chất lượng áp dụng cho giá đỡ thép cacbon được phủ bột này có tính thích ứng rất cao. Cangzhou Deeplink luôn cung cấp các bộ phận kim loại chất lượng cao tương tự trên nhiều lĩnh vực sản xuất cao cấp khác nhau:

• Viễn thông và hạ tầng CNTT: Giá đỡ máy chủ, bộ chuyển mạch mạng và thân máy tính chính.
• Tự động hóa công nghiệp: Vỏ bảng điều khiển, vỏ thiết bị robot và giá đỡ cảm biến.
• Thiết bị y tế và phòng thí nghiệm: Khung kết cấu cho máy chẩn đoán và vỏ bọc thiết bị giám sát an toàn.
• Giải pháp năng lượng mới: Vỏ biến tần năng lượng mặt trời, giá đỡ cụm pin lưu trữ năng lượng và các bộ phận trạm sạc xe điện (EV).

PHẦN 5: TẠI SAO NÊN HỢP TÁC CÙNG DEEPLINK ĐỂ GIA CÔNG TẤM KIM LOẠI?

Là nhà sản xuất đáng tin cậy được chứng nhận ISO 9001, Công ty TNHH Chuỗi Cung ứng Quốc tế Thương Châu Deeplink thực hiện cách tiếp cận chuỗi cung ứng công nghiệp đầy đủ và khép kín cho gia công kim loại theo yêu cầu. Từ tư vấn kỹ thuật ban đầu và thiết kế bản vẽ đến kiểm tra mẫu và sản xuất hàng loạt, chúng tôi kiểm soát mọi yếu tố.

Dù dự án của bạn yêu cầu chi tiết gia công theo yêu cầu Phụ tùng gia công CNC , chi tiết dập sâu hoặc cụm hàn phức tạp, chúng tôi luôn đảm bảo chất lượng đồng đều nhờ hơn 39 bước kiểm tra chất lượng (QA) nghiêm ngặt. Chúng tôi tự hào về khả năng giao hàng nhanh, tay nghề tinh xảo và chất lượng ổn định.

Sẵn sàng tối ưu hóa dự án tấm kim loại hoặc tủ công nghiệp tiếp theo của bạn? Liên hệ ngay với đội kỹ thuật của chúng tôi để được phân tích DFM toàn diện và báo giá nhanh chóng, hiệu quả về chi phí.

Khám phá toàn bộ danh mục dịch vụ của chúng tôi và nhận giải pháp tùy chỉnh ngay hôm nay bằng cách truy cập trang web của chúng tôi Liên hệ với chúng tôi trang.
