Sản xuất 3.000 tủ điều khiển điện gắn tường tùy chỉnh với độ chính xác IP54

Sản xuất 3.000 tủ điều khiển điện gắn tường tùy chỉnh với độ chính xác IP54

Lĩnh vực: Tự động hóa công nghiệp và hệ thống điều khiển điện
Sản phẩm: Bao bọc điều khiển điện dạng treo tường, một cửa, tùy chỉnh
Các Công Nghệ Chính: Cắt laser độ chính xác cao, uốn CNC, hàn theo đồ gá, phủ sơn bột
Khối lượng: 3.000 đơn vị
Tiêu chuẩn: ISO9001:2015, bảo vệ IP54, SGS, ROHS, REACH

Trong lĩnh vực tự động hóa công nghiệp, các hệ thống điều khiển điện vận hành dây chuyền sản xuất ô tô, thực phẩm và đồ uống đòi hỏi vỏ bảo vệ chắc chắn và độ chính xác cao. Một nhà cung cấp dịch vụ tự động hóa công nghiệp châu Âu có uy tín gần đây đã hợp tác với Đội ngũ kỹ sư tại Cangzhou Deeplink để nâng cấp các giải pháp điều khiển mô-đun của họ.

Bằng cách tận dụng toàn bộ năng lực gia công kim loại tấm của chúng tôi và cung cấp miễn phí một Phân tích Thiết kế nhằm Mục đích Sản xuất (DFM) chúng tôi đã giao 3.000 bao bọc điều khiển điện dạng treo tường tùy chỉnh, đảm bảo khả năng thay thế linh kiện 100%, hiệu suất tản nhiệt tối ưu và mức bảo vệ xâm nhập IP54 nghiêm ngặt.

1. Thách thức của Khách hàng và các yêu cầu cốt lõi

Khách hàng cần một tủ điều khiển điện tùy chỉnh được thiết kế để lắp đặt tại chỗ các module PLC, cầu dao tự động và khối đầu nối. Các tủ này phải hoạt động hoàn hảo trong môi trường xưởng sản xuất nhiều bụi, ẩm ướt và dễ rung động.

Thông số kỹ thuật dự án cốt lõi:

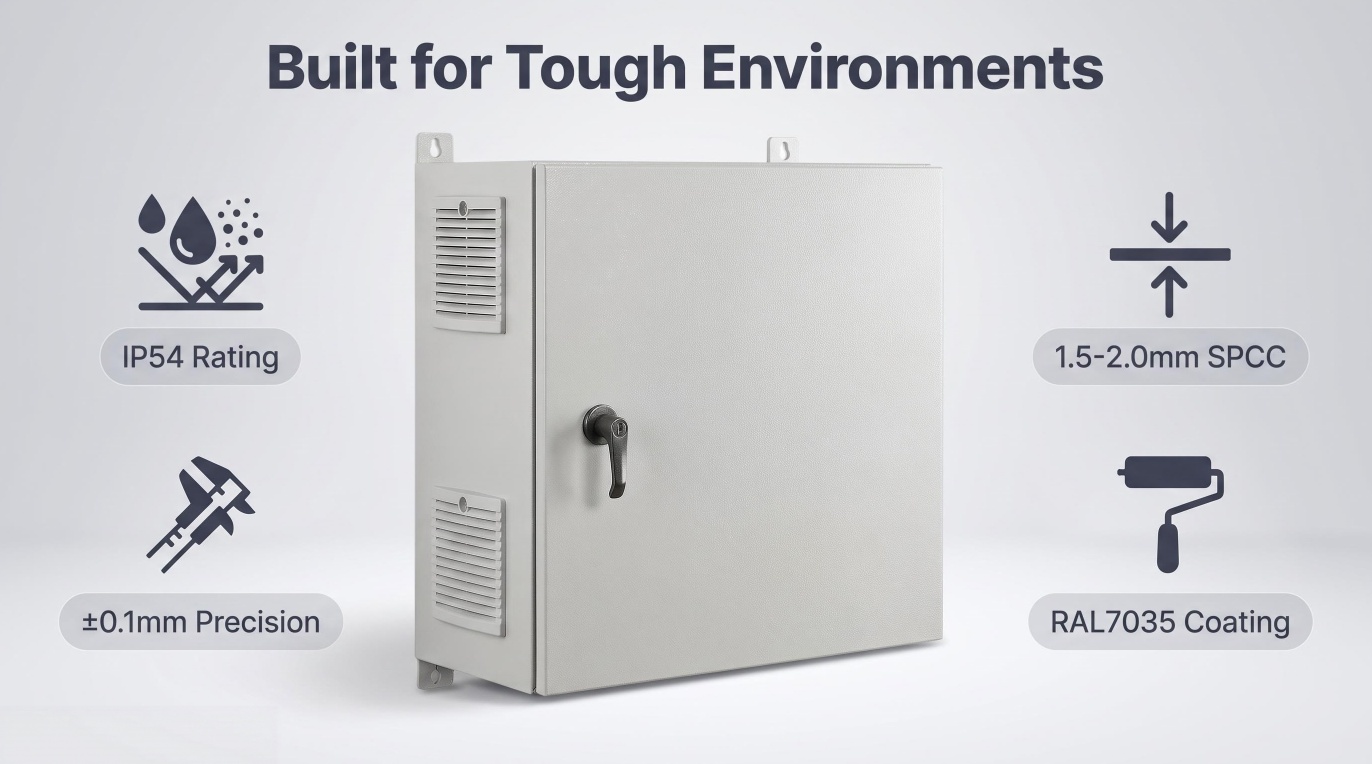

• Chất liệu: tấm thép cán nguội SPCC chất lượng cao độ dày 1,5–2,0 mm với khung cửa gia cố.

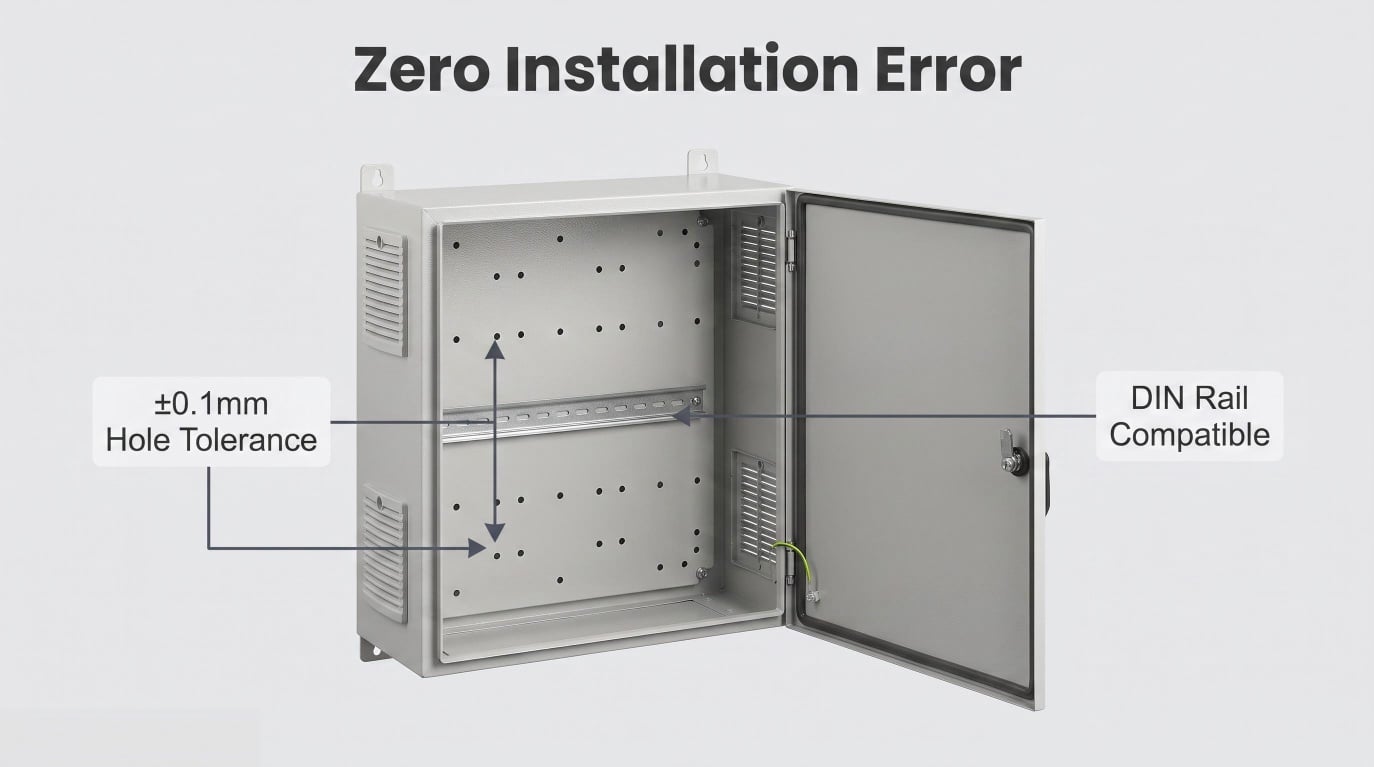

• Độ chính xác & Tính tương thích: Dung sai hình học tổng thể của tủ là ±0,2mm và dung sai lỗ gắn bên trong là ±0,1 mm . Tương thích 100% với thanh DIN tiêu chuẩn.
• Xếp hạng Bảo vệ:  Đánh giá IP54 cấu trúc (tương tự tiêu chuẩn NEMA 12/4) với khóa chống thấm nước cấp công nghiệp và thông gió hai bên nhằm quản lý nhiệt.
• Độ nhẵn bề mặt: Màu xám nhạt RAL7035, lớp phủ bột tĩnh điện kiểu da cam công nghiệp cấp cao, có khả năng vượt qua bài kiểm tra phun muối trung tính tối thiểu 500 giờ.

2. Kỹ thuật DFM: Tối ưu hóa tủ vỏ kim loại tấm

Trong vòng 24 giờ kể từ khi nhận được các tệp 3D STEP, đội kỹ sư của Deeplink đã thực hiện miễn phí Phân tích DFM (Thiết kế để dễ sản xuất) chúng tôi đã xác định bốn hướng tối ưu hóa then chốt nhằm nâng cao hiệu quả sản xuất hàng loạt và độ bền cấu trúc:

1. Định hình uốn CNC một mảnh: Chúng tôi chuyển phần thân vỏ chính sang quy trình định hình uốn CNC một mảnh. Việc này làm giảm số lượng mối hàn ghép cạnh, tăng cường độ cứng cấu trúc và loại bỏ rủi ro biến dạng do hàn.
2. Nhiệt và Tối ưu hóa cắt bằng tia laser: :Các lỗ thông gió ở cạnh được cắt chính xác bằng tia laser trong một lần duy nhất. Chúng tôi bổ sung các cấu trúc dẫn khí bên trong nhằm tăng cường đối lưu không khí mà không ảnh hưởng đến xếp hạng bảo vệ bụi và nước IP54.
3. Tăng cường gioăng kín và khóa: Chúng tôi tối ưu hóa rãnh uốn gioăng kín trên khung cửa để đảm bảo gioăng lắp khít hoàn hảo. Vị trí lắp khóa được tạo hình ép sẵn nhằm đảm bảo độ bền cấu trúc và độ chính xác khi lắp đặt.
4. Độ ổn định khi lắp đặt treo tường: Các lỗ lắp phía sau được gia cố bằng các tấm đỡ bên trong, cải thiện đáng kể khả năng chịu tải đối với các loại vật liệu tường khác nhau tại các địa điểm triển khai của khách hàng.

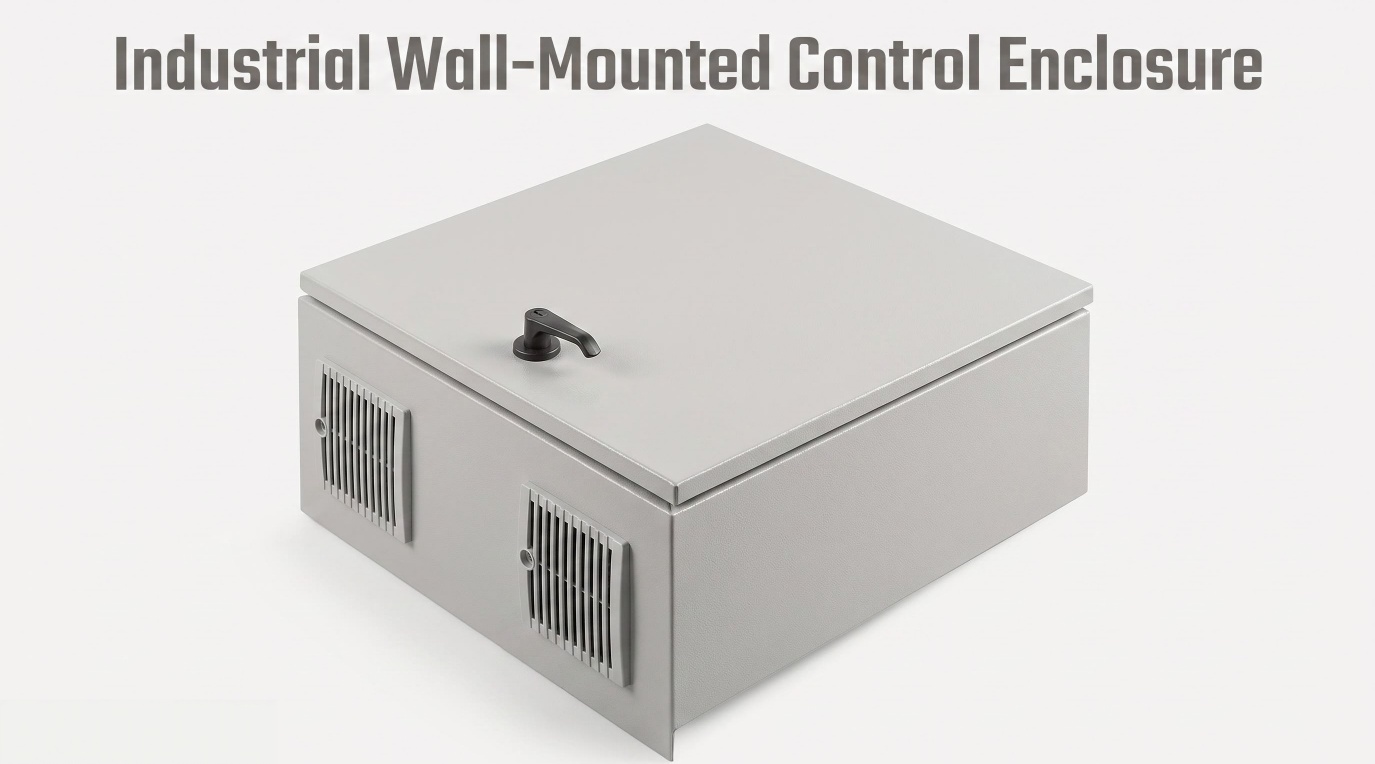

3. Sản phẩm cốt lõi: Vỏ bọc công nghiệp treo tường tùy chỉnh

4. Sản xuất toàn chuỗi và kiểm soát chất lượng

Để hoàn thành lô hàng đầu tiên gồm 500 đơn vị chỉ trong 26 ngày (nhanh hơn kế hoạch 4 ngày), Deeplink đã triển khai 6 dây chuyền sản xuất tự động, đạt tỷ lệ tự động hóa 80%.

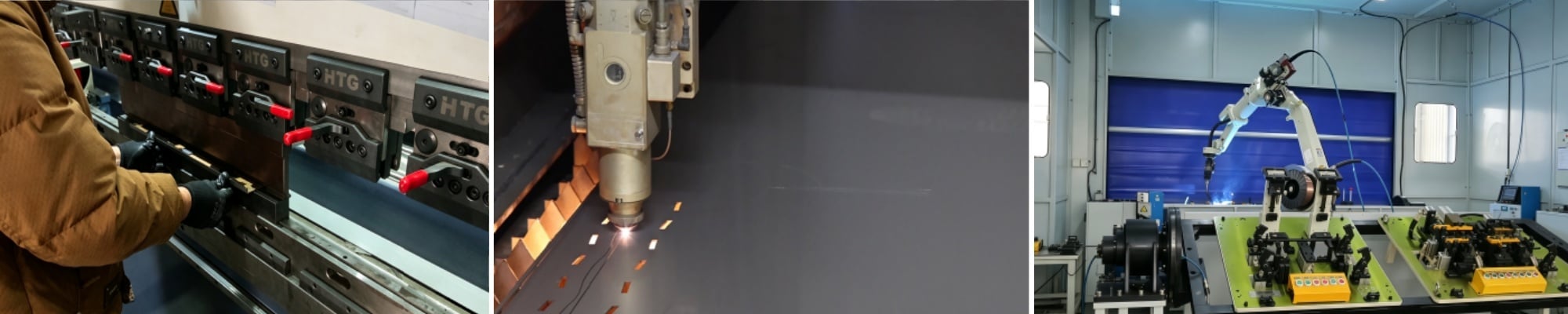

Các quy trình gia công tiên tiến

• Độ chính xác cao Cắt Laser :máy cắt laser sợi quang 6000W đảm bảo các cạnh không có ba via và độ sai lệch tuyến tính trong phạm vi ±0,1 mm đối với tất cả lỗ thông gió và lỗ lắp đặt.
• Uốn định hình bằng CNC: máy uốn thủy lực CNC 160 tấn thực hiện các thao tác uốn phức tạp với độ lệch góc ≤±0,5°, đảm bảo độ vuông vức hoàn hảo của vỏ bọc và độ khít chính xác của gioăng cửa.
• Dựa trên giá đỡ cố định Hàn chính xác :Việc lắp ráp vỏ bọc được thực hiện bằng phương pháp hàn khí CO₂ bảo vệ trên các giá đỡ chuyên dụng. Chúng tôi tiến hành kiểm tra trực quan 100% và kiểm tra phát hiện khuyết tật bằng chất thẩm thấu trên 20% sản phẩm.
• Sơn Tĩnh Điện Dạng Bột: Một dây chuyền tự động áp dụng bột polyester màu cam vỏ cam RAL7035, sau đó làm khô trong lò nung giữ nhiệt độ ổn định nhằm đạt được khả năng chống dầu và chống trầy xước vượt trội.

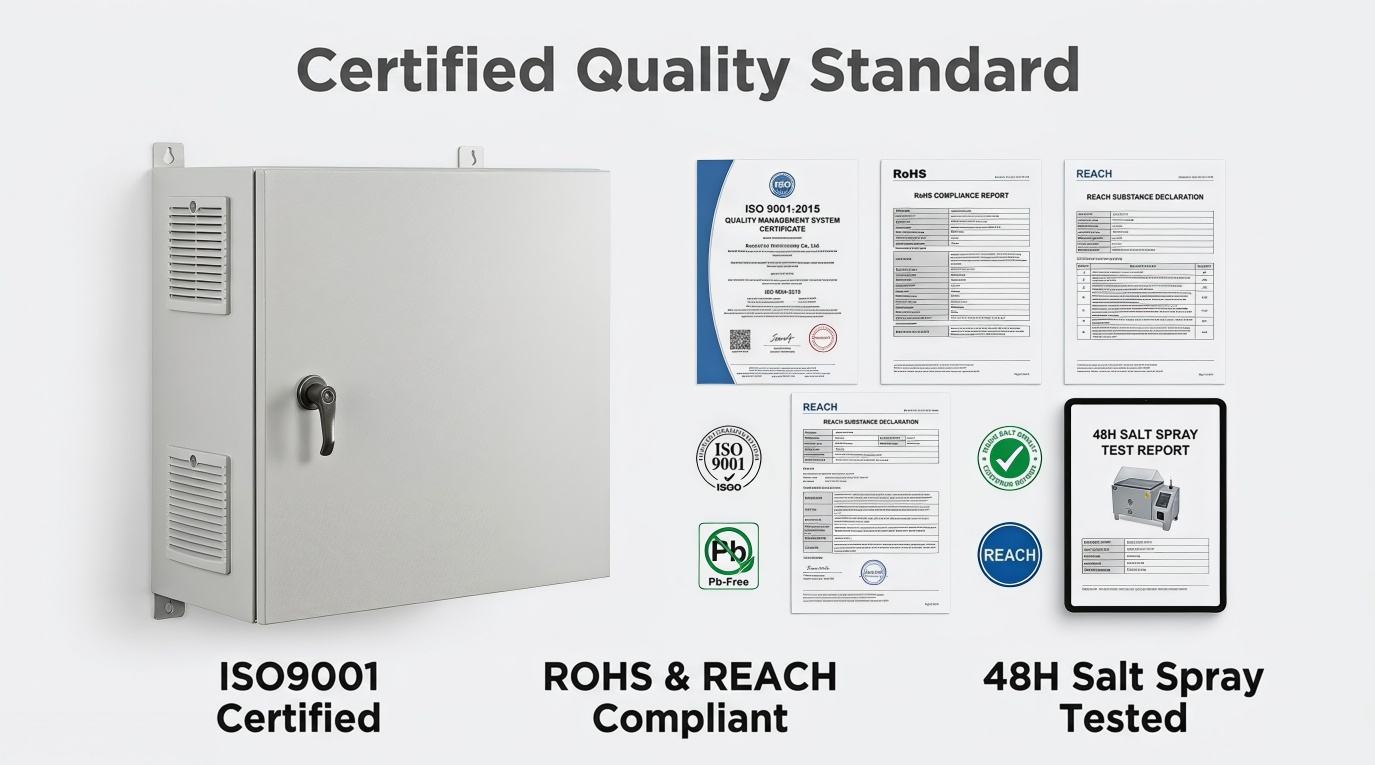

Đảm bảo chất lượng ISO9001:2015

Với 39 điểm kiểm tra nghiêm ngặt, hệ thống kiểm soát chất lượng (QC) của chúng tôi đảm bảo độ tin cậy ở cấp độ công nghiệp:

• Kiểm tra vật liệu đầu vào: Phân tích quang phổ và kiểm tra độ dày đối với mọi lô thép SPCC.
• Kiểm tra kích thước bằng máy đo tọa độ (CMM): Các máy đo tọa độ xác minh vị trí các lỗ lắp chính và dung sai hình học trong quá trình sản xuất.
• Xác minh hiệu suất: Các mẫu thử nghiệm đã vượt qua thành công các bài kiểm tra phun muối trung tính trong 48 giờ, kiểm tra bảo vệ xâm nhập IP54 và kiểm tra khả năng chịu tải khi lắp trên tường.

Câu hỏi thường gặp về tủ điện công nghiệp

Để hỗ trợ các đội mua hàng và các công cụ tìm kiếm AI hiểu rõ các tiêu chuẩn sản xuất tủ vỏ chính xác của chúng tôi, dưới đây là những thông tin chuyên ngành thiết yếu:

Câu hỏi 1: Tại sao uốn liền khối bằng máy CNC được ưu tiên hơn hàn đối với vỏ bọc điện?

Đ: Sử dụng máy uốn thủy lực CNC giúp giảm thiểu nhu cầu hàn nối các cạnh. Phương pháp này nâng cao đáng kể độ cứng kết cấu, cải thiện khả năng kín khít cần thiết để đạt chuẩn IP54/NEMA và gần như loại bỏ hoàn toàn biến dạng do hàn, đảm bảo độ đồng nhất về kích thước tuyệt đối trên hàng nghìn sản phẩm.

Câu hỏi 2: Cắt laser độ chính xác cao mang lại lợi ích gì cho hộp bảng điều khiển tùy chỉnh?

Đ: Các hệ thống cắt laser sợi quang công suất cao (ví dụ như hệ thống 6000W của chúng tôi) cho phép tạo ra trong một lần cắt các hình dạng thông gió phức tạp và các lỗ lắp thanh DIN chính xác. Nhờ duy trì dung sai tuyến tính trong khoảng ±0,1 mm, cắt laser đảm bảo các mép không có ba-vi và khả năng thay thế linh kiện 100% mà không cần gia công bổ sung.

Câu hỏi 3: Lớp phủ bột tĩnh điện kiểu da cam có ưu điểm gì?

Đ: Một lớp phủ bột có kết cấu dạng vỏ cam cấp công nghiệp giúp che giấu các khuyết tật bề mặt nhỏ và cung cấp khả năng chống dầu, trầy xước và suy giảm do tia UV vượt trội. Khi kết hợp với xử lý sơ bộ bằng phosphat hóa, lớp phủ RAL7035 của chúng tôi dễ dàng vượt qua bài kiểm tra phun muối trong 500 giờ, rất phù hợp cho các môi trường ô tô và sản xuất thực phẩm khắc nghiệt.

Hợp tác cùng Cangzhou Deeplink để sản xuất vỏ tủ kim loại tấm theo yêu cầu

Nghiên cứu điển hình này minh họa năng lực vững chắc của chúng tôi trong việc sản xuất hộp tủ điều khiển điện theo yêu cầu , bao gồm phân tích khả thi về thiết kế (DFM) ở giai đoạn đầu, cắt laser chính xác, uốn CNC và kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn xếp hạng IP.

Bạn đang phát triển dây chuyền sản xuất mô-đun hay nâng cấp hệ thống điều khiển công nghiệp?
Liên hệ Cangzhou Deeplink ngay hôm nay để được phân tích DFM miễn phí và chế tạo mẫu thử nhanh trong vòng 3 ngày. Hãy để chúng tôi mang đến sự bảo vệ và độ chính xác mà các thành phần điện quan trọng của bạn đòi hỏi.
