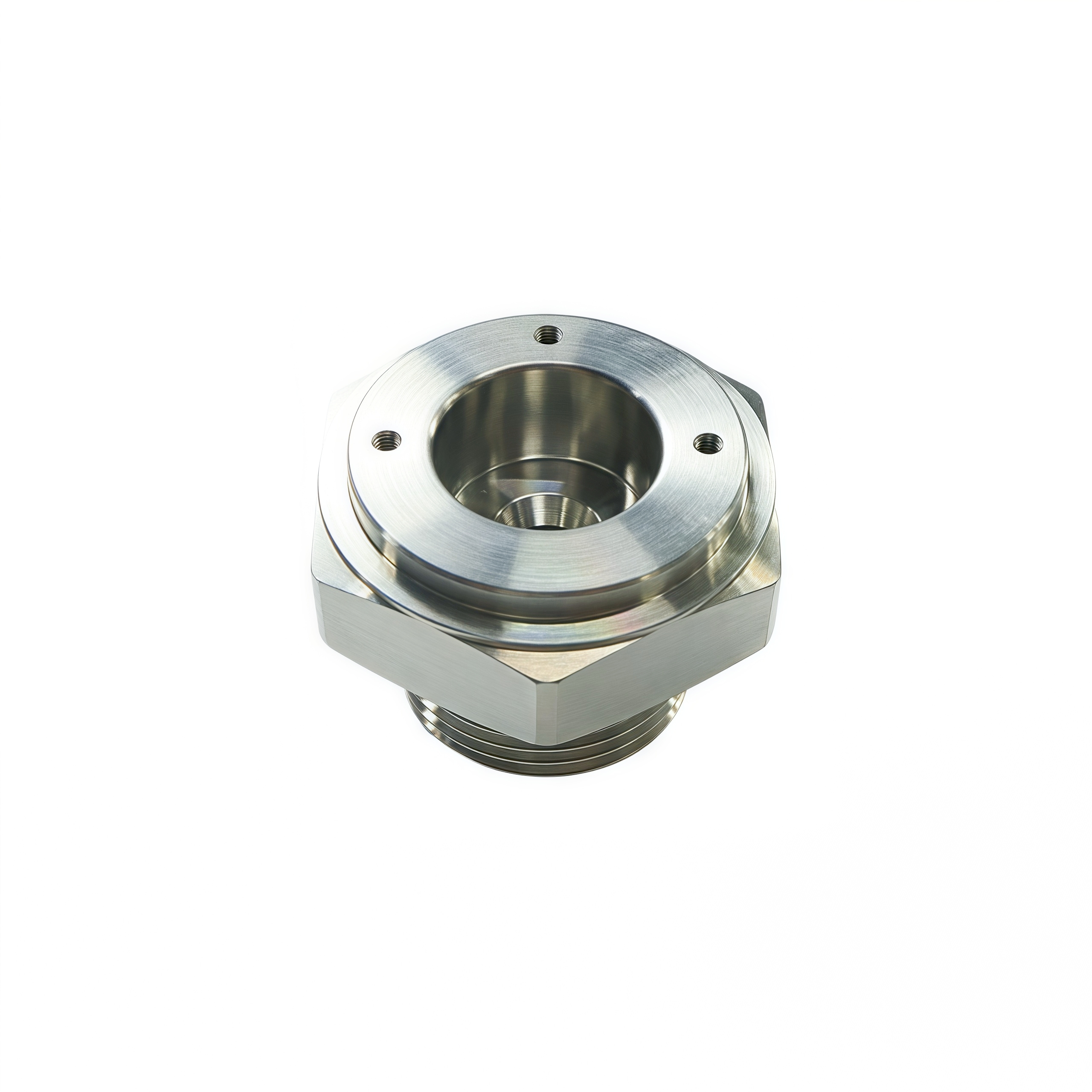

ما هي أجزاء التشغيل بالتحكم العددي التي تفي بمعايير التصنيع الدقيقة؟

فهم الدقة في أجزاء التشغيل بالتحكم العددي: التسامحات، نظام أبعاد والتلاقي الهندسي (GD&T)، وأسس القياسات

معايير تسامح التشغيل بالتحكم العددي: ISO 2768 (F، M، C، V) والتطبيق العملي في العالم الحقيقي

عندما يتعلق الأمر بالأجزاء الدقيقة المصنوعة باستخدام التشغيل الآلي بالكمبيوتر (CNC)، فإن الضوابط القياسية للأبعاد تُعد أمراً بالغ الأهمية. تتبع معظم ورش العمل معايير ISO 2768 التي تُعرّف أربعة مستويات رئيسية للتحمل: دقيق (F)، متوسط (M)، خشن (C)، وخارِص الخشونة (V). يسمح مستوى التحمل الدقيق فقط بانحراف ±0.05 مم للأجزاء الأصغر من 30 مم، ويُستخدم عادةً في الحالات الصعبة مثل مكونات مشغلات الطائرات. أما الفئة المتوسطة عند ±0.1 مم فتوفر توازناً جيداً بين الأداء والتكلفة بالنسبة لمعظم التطبيقات الصناعية. إن اختيار التحمل المناسب يُحدث فرقاً كبيراً. إذ يؤدي تحديد فئة دقيقة بينما تكفي الفئة المتوسطة إلى زيادة تكاليف التصنيع بنسبة إضافية تصل إلى حوالي 40%. على الجانب الآخر، فإن التوفير الزائد قد يؤدي إلى مشكلات لاحقة مثل فشل التجميع أو عدم عمله بشكل صحيح. على سبيل المثال، تُفضّل أجسام صمامات الهيدروليك عادةً التحملات من الفئة المتوسطة لأنها كافية للحفاظ على سلامة الضغط دون إنفاق أموال على دقة غير ضرورية. يبدأ اختيار التحمل الصحيح بتحليل الوظيفة التي يجب أن يؤديها كل جزء، وكيف يمكن أن تؤثر التغيرات في درجة الحرارة على الأبعاد، ومدى أهمية الروابط بين الأجزاء فعلاً.

التسامح البُعدي والهندسي لأداء وظيفي: كيف تضمن الضوابط الهندسية قابلية استبدال الأجزاء والتجميع

يتجاوز التباعد الهندسي والتسامح، أو ما يُعرف اختصارًا بـ GD&T، مجرد تحديد حدود الأبعاد. بل إنه يوضح للمهندسين بدقة كيفية عمل جزء معين باستخدام تلك الرموز القياسية الـ14 التي يعرفها الجميع في مجال التصنيع. لم يعد التسامح التقليدي المبني على علامة زائد/ناقص كافيًا بعد الآن، لأن نظام GD&T ينظر إلى الشكل الهندسي بالنسبة لنقاط مرجعية واقعية تُعرف باسم المرجعات الوظيفية. ويتيح هذا النهج تحكمًا أفضل بكثير في مواقع الأجزاء، وزواياها، وأشكالها العامة. فعلى سبيل المثال، نمط ثقوب البراغي الذي يحمل تسامح موضعي قدره 0.01 مم، فإن هذا المواصفة الصغيرة تضمن بقاء كل شيء في المحاذاة الصحيحة حتى لو كانت الأجزاء قادمة من ورش تصنيع CNC مختلفة منتشرة في جميع أنحاء البلاد. كما أن الأمور المهمة جدًا تحدث هنا أيضًا، مثل صناعة علب تروس السيارات، حيث تعتمد عملية تشغيل سلسة على الحفاظ على محاذاة التروس بشكل دقيق. وعندما تكون مضخات الغلاف تحتوي على تحكم جيد في الاستواء، فإن مشكلة تسرب الحشوات لا تؤرق فرق الصيانة بعد الآن. كما يعتمد مصنعو المحركات الكهربائية على التسامح الصحيح للتعامد لضمان بقاء المحامل في مكانها الصحيح دون أن تتآكل قبل أوانها. ويركز هذا الأسلوب على أداء الأجزاء بدلًا من الاعتماد فقط على قياساتها، مما يقلل من الهدر الناتج عن القطع المرفوضة بنسبة تتراوح بين 15% و25%. كما أنه يعمل بتناغم مع التغيرات الطبيعية في عمليات التصنيع بدلًا من مواجهتها باستمرار.

المتطلبات الصناعية الحرجة لأجزاء التشغيل الدقيقة باستخدام الحاسب الآلي (CNC)

الفضاء الجوي، والطب، والدفاع: تحملات أقل من 0.0005 بوصة، وسلامة المواد، والامتثال التنظيمي

تتطلب قطاعات الطيران والفضاء، والطب، والدفاع مستويات من الدقة تفوق بكثير ما تحتاجه معظم العمليات التجارية. فعلى سبيل المثال، شفرات التوربينات ودعامات المحركات تتطلب تحملات ضيقة للغاية تصل إلى 0.0005 بوصة أو ما يعادل تقريبًا 0.013 مليمتر لكي تعمل بشكل صحيح عند سرعات تبلغ حوالي 15,000 دورة في الدقيقة ودرجات حرارة تتجاوز 2000 درجة فهرنهايت. حيث يمكن أن يؤدي أي انحراف صغير جدًا إلى فشل كامل في النظام. أما فيما يتعلق بالغرسات العظمية، فإن الشركات المصنعة تهدف إلى ألا تتجاوز التغيرات في الأبعاد 0.05 مم لأن ذلك أمر حاسم بالنسبة لكيفية تكامل الغرسة مع نسيج العظام. ولدى إدارة الغذاء والدواء (FDA) قواعد صارمة حول التحقق من تصميم هذه الأجهزة وعمليات تصنيعها. ويُركز مقاولو الدفاع اهتمامًا كبيرًا على القوة الهيكلية عندما تتعرض المكونات لإجهادات غير متوقعة. وغالبًا ما يحددون استخدام سبائك قوية مثل سبائك التيتانيوم-6Al-4V أو إنكونيل 718 لمكوناتهم. ولا يمكن التهاون مع الامتثال للوائح التنظيمية في هذه المجالات. فالقطاع الجوي والفضائي يتبع معايير AS9100، ويجب أن تمتثل الأجهزة الطبية للمعيار ISO 13485، بينما تخضع المنتجات الدفاعية لضوابط ITAR المتعلقة بالتصدير. وتتطلب جميع هذه المعايير تتبعًا دقيقًا للمواد من بدايتها حتى نهايتها، بما في ذلك فحص القطعة الأولى، وأوراق إجراءات إنتاج الجزء (PPAP)، واختبارات معتمدة من نادكاب (Nadcap) مثل الفحوصات المعدنية والتقييمات غير التدميرية، لضمان مطابقة كل دفعة للمواصفات.

التحقق من الدقة: أنظمة ضمان الجودة وقابلية تتبع القياسات لأجزاء التشغيل باستخدام التحكم الرقمي بالحاسوب (CNC)

الشهادات (AS9100، ISO 9001) وضوابط العمليات (FAI، SPC، PPAP)

إن شهادتي ISO 9001 وAS9100 ليستا مجرد أوراق معلقة على الجدران. ففي الواقع، تمثل هاتان الشهادتان انضباطًا حقيقيًا في إدارة الجودة يوميًا. وتتطلب هذه المعايير من الشركات توثيق إجراءاتها بشكل صحيح، والتأكد من أن الموظفين يعرفون ما يقومون به، وإنشاء أنظمة لإصلاح المشكلات عند حدوثها، والبحث المستمر عن سُبل للتحسين مع مرور الوقت. وهناك ثلاث ضوابط عملية رئيسية تميز تحقيق نتائج دقيقة. أولًا: فحص القطعة الأولى (First Article Inspection) الذي يتحقق مما إذا كانت أول قطع تخرج من خط الإنتاج تتماشى تمامًا مع مواصفات التصميم الهندسي قبل الانتقال إلى الإنتاج الضخم. ثانيًا: التحكم الإحصائي في العملية (Statistical Process Control) الذي يراقب عوامل مثل ارتداء الأدوات، ودرجة حرارة المغازل أثناء التشغيل، والتغيرات في معدلات التغذية، للكشف المبكر عن المشكلات. وأخيرًا: عملية موافقة قطع الإنتاج (Production Part Approval Process) التي تضمن عمل كل شيء بشكل موثوق عند التوسع إلى أوامر إنتاج كبيرة الحجم. وعادةً ما تشهد ورش العمل التي تنفذ هذه الضوابط انخفاضًا بنسبة حوالي 32٪ في العيوب بشكل عام. والأكثر إثارة للإعجاب هو القدرة على الحفاظ على الأبعاد ضمن نطاق زائد أو ناقص 0.0005 بوصة طوال دفعات القطع بأكملها، وهي نقطة بالغة الأهمية عندما تحتاج المكونات إلى تركيب دقيق تمامًا داخل تجميعات معقدة.

صرامة الفحص: جهاز قياس الإحداثيات (CMM)، والقياس الملامسي البصري، والقياس المتتبع المعتمد على المعايرة

يعتمد التحقق من دقة الأجزاء المشغولة باستخدام ماكينات التحكم الرقمي بالحاسوب (CNC) بشكل كبير على توفر معدات قياس دقيقة تعمل بكفاءة ويمكن التحقق من أدائها بشكل صحيح. تقوم ماكينات القياس ثلاثية الأبعاد (CMM) بإجراء فحوصات ثلاثية الأبعاد بدقة تصل إلى مستوى الميكرون للأشكال المعقدة، حيث تُقيّم عوامل مثل الموقع الفعلي للأجزاء، والشكل العام، ودرجة التناظر. أما أجهزة قياس النماذج البصرية فتقاس نعومة الأسطح بدقة تصل إلى حوالي 0.1 مايكرو إنش Ra، وهي دقة مهمة جدًا للأجزاء التي يجب أن تكون محكمة الإغلاق أو التي تتطلب قوامًا خاصًا للزراعات الطبية. وتحتاج جميع هذه الأدوات القياسية إلى معايرة منتظمة وفقًا لمعايير NIST، وعادةً كل ثلاثة أشهر باستخدام مقاييس مرجعية معتمدة. وتُوثق سلسلة الوثائق الخاصة بالمعايرة هذه الارتباط بالمقاييس الوطنية، وهو أمر ضروري للامتثال لمتطلبات إدارة الغذاء والدواء (FDA) في الأجهزة الطبية وللمواصفات الصادرة عن الهيئة الاتحادية للطيران (FAA) لأجزاء الطائرات. كما تساعد هذه السجلات التفصيلية في اكتشاف المشكلات الخفية في مواد صب الطائرات، وتضمن أن تعمل الزراعات بشكل متوقع داخل الجسم. وعادةً ما تحقق ورش العمل التي تربط جميع معداتها القياسية بنظام متكامل نسبة إنتاج تصل إلى نحو 99.8٪ من القطع الجيدة من المحاولة الأولى، حتى عند التعامل مع مواد صعبة مثل الفولاذ المقاوم للصدأ المقوى أو المواد المركبة من ألياف الكربون.

اختيار موردين موثوقين لأجزاء الدقة في التشغيل الآلي باستخدام الحاسب

عند البحث عن شريك جيد في مجال التشغيل بالتحكم العددي باستخدام الحاسوب (CNC)، لا تركز فقط على الأسعار أو سرعة التسليم. بل تحقق أولاً مما إذا كان يمتلك الشهادات المناسبة. ابحث عن شهادات مثل AS9100 للعمل في قطاع الطيران والفضاء، وISO 13485 للتطبيقات الطبية، وISO 9001 للتصنيع الصناعي العام. هذه الشهادات ليست مجرد وثائق توضع على الجدران، بل تدل فعليًا على أن الورشة تتبع إجراءات موثقة وتتعرض لمراجعات دورية. بعد ذلك، راجع نوعية المواد التي تتعامل معها بشكل منتظم. هل يمكنها التعامل مع مواد صعبة مثل التيتانيوم، أو إنكونيل، أو البولي إيثير الإيثر الكيتون (PEEK)؟ هل لديها خبرة في عمليات التشغيل المعقدة متعددة المحاور؟ وهو أمر مهم خاصة عند التعامل مع قطع تحتاج إلى تحملات دقيقة يتم تحديدها من خلال معايير GD&T مثل قياسات الموضع الحقيقي أو الملامح المركبة. يجب أن تدمج الورش الجيدة التحكم الإحصائي في العمليات (SPC) ضمن عملياتها اليومية، وليس فقط تقديمه بين الحين والآخر أثناء عمليات الفحص. كما ينبغي أن تكون مختبرات القياس الخاصة بها مجهزة بأجهزة قياس تنسيقية قابلة للتتبع إلى NIST، وأجهزة مقارنة ضوئية، ويجب أن تحتفظ بسجلات المعايرة بحيث تكون جاهزة لأي شخص يطلب الاطلاع عليها. ولا تنسَ مراعاة عوامل أخرى أيضًا: ما مدى قابلية تشغيلها للتوسع؟ ما هي سجلاتها في الالتزام بالمواعيد النهائية؟ هل تستجيب بسرعة عند تغيير التصاميم؟ سيكون لدى المورد القوي إجراءات رسمية مُتبعة للتعامل مع العيوب وتحليل الأسباب الجذرية للمشكلات. في نهاية المطاف، تنشأ أفضل العلاقات العملية من الفهم المشترك لمتطلبات الهندسة. لا يكفي فقط تسليم القطع في الوقت المحدد، بل يجب أن تستوفي المواصفات باستمرار، مع توفر وثائق كاملة طوال عملية التصنيع بأكملها.

قسم الأسئلة الشائعة

ما هي مستويات التحمل الرئيسية المحددة في ISO 2768؟

تحدد معايير ISO 2768 أربعة مستويات تحمّل رئيسية: دقيق (F)، متوسط (M)، خشن (C)، وشديد الخشونة (V).

لماذا يُفضّل استخدام نظام الأبعاد والتفاوتات الهندسية (GD&T) على التسامح التقليدي بالزائد/الناقص؟

يوفر نظام GD&T تحكمًا أفضل في الشكل الهندسي بالنسبة لنقاط المرجع الواقعية، المعروفة باسم المرجعات الوظيفية، مما يتيح تحسين قابلية استبدال الأجزاء والتجميع.

أي الصناعات تتطلب أجزاء تشغيل CNC عالية الدقة؟

تتطلب صناعات الطيران والطب والدفاع أجزاءً عالية الدقة بتسامحات ضيقة جدًا والامتثال للوائح التنظيمية.

ما الشهادات التي يجب أن يمتلكها موردو تشغيل CNC المحتملون؟

يجب أن يمتلك الموردون المحتملون شهادات مثل AS9100 لأعمال الطيران، وISO 13485 للتطبيقات الطبية، أو ISO 9001 للتصنيع الصناعي العام.
