Bagaimanakah Bahagian Hasilan Lukisan Dalam Memenuhi Keperluan Ketepatan Automotif?

Kepentingan Kejituan dalam Komponen Automotif Ditarik Dalam

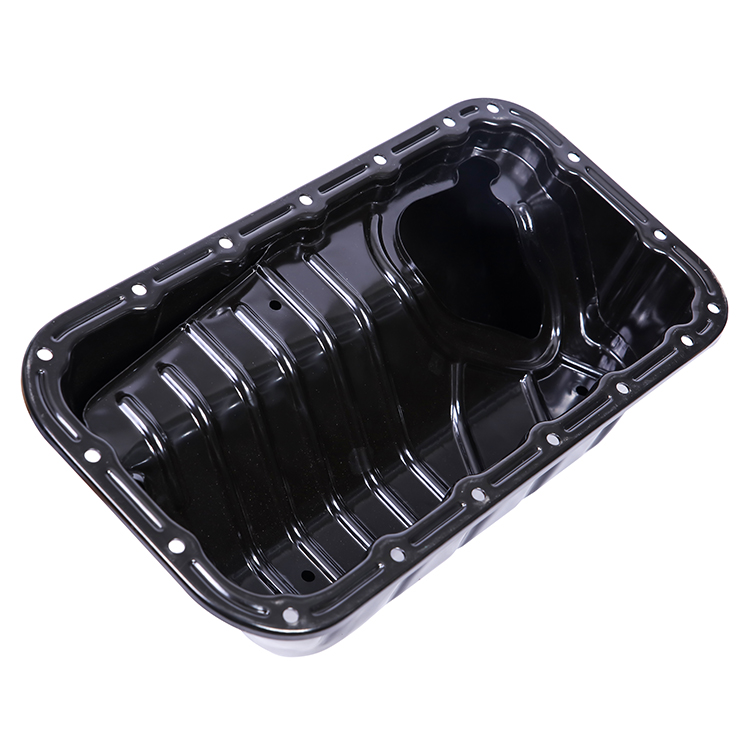

Memahami komponen ditarik dalam dan peranannya dalam sistem automotif

Bahagian yang ditarik dalam merujuk kepada komponen logam yang dibentuk melalui proses di mana kepingan logam ditarik ke dalam acuan dengan menggunakan tahap tekanan tertentu. Yang menjadikan kaedah ini istimewa ialah ia mencipta bentuk berongga tanpa jahitan sambil mengekalkan ketebalan dinding yang sekata di seluruh bahagian. Bagi kenderaan di jalan raya pada hari ini, bahagian ini memainkan peranan penting di mana sahaja terdapat keperluan untuk segel kalis air dan struktur yang kuat tetapi ringan. Fikirkan tentang penghembur bahan api yang menyemburkan jumlah bahan api yang tepat untuk pembakaran atau kes pelindung di sekeliling bateri kenderaan elektrik yang memastikan sel litium-ion yang sensitif itu selamat daripada kerosakan. Mendapatkan bentuk yang betul adalah sangat penting kerana jika sesuatu itu menyimpang walaupun hanya separuh milimeter, masalah akan muncul dengan cepat. Ambil contoh segel minyak transmisi – kajian daripada SAE International menunjukkan bahawa apabila segel tersebut tidak selari sebanyak hanya 0.05 mm, kira-kira 8 peratus kenderaan akan mengalami kebocoran cecair selepas memandu sejauh lebih kurang 50,000 batu.

Mengapa toleransi ketat dan kejituan dimensi adalah kritikal dalam aplikasi automotif

Kereta hari ini memerlukan toleransi yang sangat ketat untuk komponen seperti injektor bahan api dan sambungan bateri, sering kali sehingga plus atau minus 0.005 mm. Mendapatkan ukuran ini betul adalah penting kerana ia menjejaskan sejauh mana komponen boleh dipasang bersama dengan kesemua sensor tersebut dan mengekalkan kekedapan walaupun apabila keadaan menjadi sangat bertekanan di dalam ruang enjin. Beberapa kajian dari Persatuan Kejuruteraan Automotif pada tahun 2024 turut menunjukkan sesuatu yang menarik. Mereka mendapati jika badan pendikit (throttle bodies) berubah bentuk melebihi 0.008 mm, aliran udara akan menjadi turbulen, yang sebenarnya mengurangkan kecekapan bahan api sebanyak kira-kira 2%. Bagi kenderaan elektrik secara khususnya, perubahan kecil pada bentuk memainkan peranan yang besar. Sel bateri yang bengkok hanya 0.01 mm boleh membawa kepada pembentukan titik panas yang berbahaya, memendekkan jangka hayat bateri sebanyak kira-kira 15,000 batu berdasarkan penemuan mereka. Oleh itu, kebanyakan kilang kini bergantung kepada pengimbas laser semasa pengeluaran. Sistem-sistem ini memeriksa hampir setiap komponen (kira-kira 98.7%) mengikut piawaian ketat ASME sebelum apa-apa komponen dipasang.

Kejuruteraan Proses Penempaan Tarik Dalam untuk Ketepatan Tinggi

Peringkat utama dan prinsip mekanikal proses penarikan dalam ketepatan

Ketepatan berskala automotif dalam bahagian yang ditarik dalam memerlukan proses pembentukan berperingkat yang dikawal dengan teliti. Keseluruhan proses bermula dengan apa yang dikenali sebagai blanking, iaitu memotong kepingan logam kepada saiz yang tepat sebelum bergerak ke langkah utama iaitu proses penarikan, di mana penumbuk menolak logam ke dalam rongga acuan. Apabila bentuk yang lebih dalam diperlukan, pengeluar biasanya menggunakan penarikan berperingkat dengan acuan yang lebih kecil pada setiap peringkat. Setiap peringkat biasanya mengurangkan diameter sambil menambahkan lebih kurang 40% kedalaman berbanding peringkat sebelumnya. Terdapat beberapa faktor penting dari segi mekanikal di sini. Memastikan aliran bahan yang sekata di seluruh permukaan adalah sangat penting, dan ini bermakna mengawal dengan betul berapa ketat pemegang blank memegang logam tersebut (biasanya sekitar 5 hingga 15 peratus daripada daya yang dikenakan oleh penumbuk). Pelinciran yang baik juga memainkan peranan penting dalam mencegah keoyakan, terutamanya pada bahagian penjuru di mana tekanan paling tinggi terbentuk.

Penempaan berperingkat dan progresif untuk geometri yang kompleks dan tinggi kepersisan

Komponen seperti penyambung rel bahan api dan badan injap transmisi memerlukan penempaan yang mampu mengendalikan antara enam hingga dua belas operasi berbeza dalam satu set alat. Sistem penempaan progresif menggabungkan pelbagai operasi sekali gus seperti penembusan, pemeriksaan dan penggelekkan tepi, yang membantu mengekalkan kepersisan kedudukan sekitar plus atau minus 0.025 milimeter di seluruh ciri-ciri produk. Seorang pengeluar komponen automotif utama baru-baru ini membangunkan susunan penempaan tandem yang mengambil kepingan aluminium setebal 0.8 mm dan mengubahnya menjadi dulang bateri dengan kedalaman 150 mm. Dulang-dulang ini menunjukkan variasi ketebalan dinding yang kekal di bawah 8% sepanjang pengeluaran. Tahap kepersisan sebegini adalah persis apa yang diperlukan dalam aplikasi kenderaan elektrik yang menuntut kebolehpercayaan tertinggi.

Mengawal lenturan semula dan penyimpangan: Teknik untuk kestabilan dimensi

Begitu juga keluli berkekuatan tinggi (340–590 MPa kekuatan tegangan) menunjukkan 4–12° anjakan semula selepas pembentukan. Barisan penekanan maju mengatasi ini melalui:

• Pampasan lenturan berlebihan : Acuan dimesin dengan toleransi berlebihan 0.5–3° berdasarkan kelakuan bahan yang diramalkan oleh analisis elemen terhingga (FEA)
• Kawalan tekanan aktif : Bantalan hidraulik mengaplikasikan daya lawan boleh laras antara 20–100 kN semasa penarikan penumbuk
• Pemanasan berbantukan laser : Pemanasan tempatan (400–600°C) pada lenturan kritikal mengurangkan tekanan sisa sehingga 70%

Teknik-teknik ini memastikan bahagian yang ditarik dalam kekal memenuhi toleransi kedudukan ±0.05 mm sepanjang lebih daripada sejuta kitaran pengeluaran, memenuhi keperluan pemasangan berkualiti tinggi dalam industri automotif.

Perkakasan, Bahan, dan Simulasi: Membolehkan Kejituan Konsisten

Reka Bentuk Acuan Maju dan Kesannya terhadap Ketepatan Bahagian Ditarik Dalam

Sistem die moden mencapai toleransi ±0.005 mm dalam penempaan automotif melalui geometri alat yang adaptif dan taburan tekanan yang dioptimumkan. Konfigurasi split-die dengan pemandu berpandu mengelakkan salah jajaran semasa operasi kelajuan tinggi, manakala permukaan mikro-bertanah (Ra < 0.8 µm) mengurangkan varians dimensi yang disebabkan oleh geseran sebanyak 37% berbanding alat konvensional (Automotive Manufacturing Journal 2024).

Bahan Die dan Rawatan Permukaan Berprestasi Tinggi untuk Kekonsistenan Jangka Panjang

Jangka hayat die bergantung kepada prestasi bahan dan permukaan di bawah tekanan berulang:

• Keras : Inset karbida tungsten (HRA 92+) bertahan lebih daripada 250,000 kitaran tanpa kehausan tepi
• Kestabilan terma : Keluli D2 bersalut CVD menghadkan pengembangan haba kepada ≤5 µm pada 300°C
• Rintangan kakisan : Penyaduran nikel tanpa elektrolisis meminimumkan kehausan semasa penempaan aloi aluminium

Menggunakan Analisis Elemen Terhingga (FEA) untuk Mensimulasi dan Mengoptimumkan Prestasi Alatan

Kajian 2024 menunjukkan bahawa pelarasan berpandukan FEA berjaya mengurangkan kesan springback pada komponen bentuk-U sebanyak 52% melalui pengoptimuman berulang pada daya penegak bendul. Pengesahan secara maya ini mengurangkan kos prototaip fizikal sebanyak $84,000 bagi setiap set alat dan membolehkan kadar hasil lulus pertama sebanyak 99.3% dalam pengeluaran.

Pemilihan Bahan untuk Komponen Ditarik Dalam: Menyeimbangkan Keanjalan, Kekuatan, dan Kebolehbentukan

Pengeluar kenderaan lebih memilih bahan dengan nilai-n > 0.23 dan nilai-r > 1.8 untuk komponen berkaitan hentaman, membolehkan tarikan lebih dalam sebanyak 30% tanpa pecah. Keluli HSLA tingkat (kekuatan tegangan 550–780 MPa) kini menjadi piawaian dalam enklosur bateri kenderaan elektrik (EV), memberi penjimatan berat sebanyak 18% berbanding aloi konvensional sambil memenuhi piawaian penyegelan IP67.

Memastikan Kualiti: Pemeriksaan dan Kawalan Proses dalam Pengeluaran Berjumlah Tinggi

Metrologi dalam talian dan sistem penglihatan automatik untuk jaminan kualiti secara masa nyata

Kemudahan pengeluaran hari ini boleh mengekalkan toleransi ketat sekitar 0.005 mm berkat kemampuan pemeriksaan talian mereka. Apabila Mesin Pengukuran Koordinat digabungkan dengan teknologi penglihatan mesin, mereka memeriksa dimensi produk pada kelajuan dua kali ganda berbanding pemeriksa manusia sambil mengesan kecacatan permukaan yang sangat kecil sehingga saiz 5 mikron. Kilang-kilang yang telah membuat peralihan ini melaporkan pengurangan bahan buangan sebanyak kira-kira satu pertiga berbanding kaedah ujian kumpulan lama menurut kajian terkini yang diterbitkan tahun lepas mengenai semakan kualiti berterusan semasa pengeluaran.

Mengekalkan toleransi ketat dan siap permukaan (Ra < 1.6 µm) secara konsisten

Mencapai siap permukaan sub-mikron memerlukan kawalan terselaras terhadap:

• Rawatan permukaan perkakasan (salutan CrN dengan kekasaran <0.05 µm)
• Kelikatan pelincir (had variasi ±5%)
• Kitaran kelajuan tekanan yang dipicu penggilapan

Lappan selepas pengeposan memastikan nilai Ra kekal di bawah 1.2 µm pada 98.7% komponen rel bahan api, memenuhi spesifikasi kelongsong bateri EV yang paling ketat sekalipun.

Mengimbangkan kelajuan dan ketepatan dalam pengeposan automotif: Mengatasi cabaran pengeluaran

Pengeluar utama mengoptimumkan kadar keluaran dan ketepatan melalui:

Strategi	Kesan Ketepatan	Peningkatan Kadar Keluaran
Kawalan daya pemegang blangk yang beradaptasi	â±0.8% variasi dimensi	kitaran lebih cepat sebanyak 22%
Pampasan pegasan balik berpandu AI	ketepatan lulusan pertama sebanyak 94%	pengurangan sebanyak 15% dalam operasi sekunder

Pemantauan regangan secara masa nyata melalui interferometri laser membolehkan kelajuan tekanan melebihi 1,200 bahagian/jam sambil mengekalkan ketepatan kedudukan dalam lingkungan 12 µm—penting untuk pengeluaran komponen motor EV berjumlah tinggi.

Aplikasi Bahagian Ditarik Dalam Sistem Automotif Moden

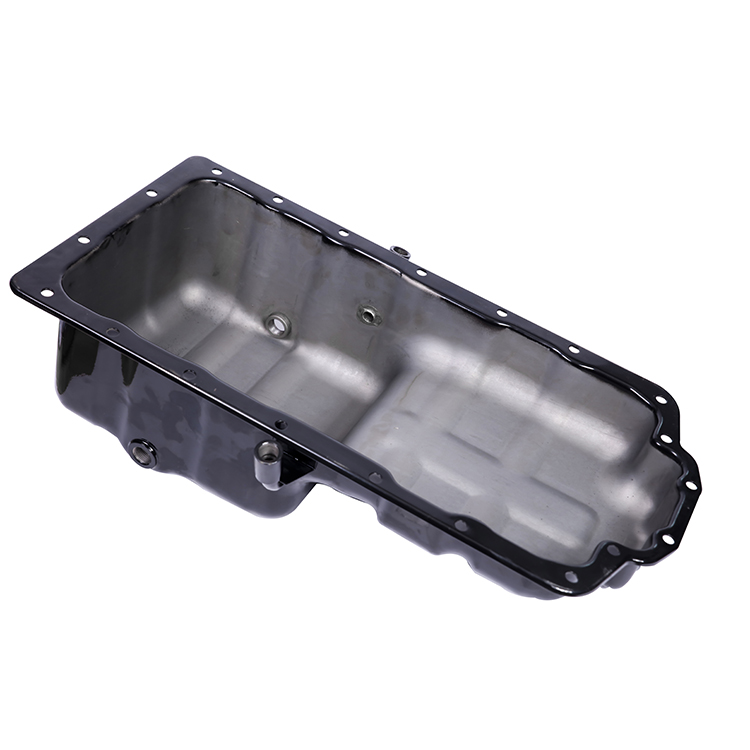

Komponen Ditarik Dalam Enjin Pembakaran Dalam dan Kenderaan Elektrik

Komponen yang ditarik dalam adalah penting untuk banyak sistem kritikal dalam kenderaan pada hari ini. Kita dapati komponen ini di mana-mana sahaja dari sistem bahan api ke sistem kuasa dan juga dalam struktur keselamatan di pelbagai model kereta. Ambil contoh enjin pembakaran dalam. Enjin ini memerlukan rumah sensor oksigen yang mesti benar-benar kedap terhadap kebocoran, serta plat kopling transmisi yang kekal rata dalam julat toleransi sekitar 0.05 mm. Apabila sampai kepada kenderaan elektrik, pengeluar juga bergantung dengan komponen yang ditarik dalam. Kekabang bateri dan rumah motor memerlukan dimensi yang stabil supaya tiada kebocoran cecair penyejuk atau masalah gangguan isyarat elektromagnetik. Apa yang membuatkan komponen ini menonjol berbanding kaedah penuangan atau pemesinan adalah keupayaannya untuk mencipta bentuk-bentuk kompleks seperti leher berkeluk dan perubahan diameter berperingkat semuanya dalam satu langkah pengeluaran sahaja. Ini bukan sahaja memudahkan pemasangan tetapi juga mengurangkan bilangan komponen berasingan yang diperlukan untuk pengeluaran.

Kajian Kes: Pengeluaran Injektor Bahan Api Dengan Keperluan Tolak Ansur ±0.005 mm

Sistem pincen terkini memerlukan kepersisian yang sangat tinggi, dengan diameter bukaan muncung tidak berbeza lebih daripada 0.2% di bawah tekanan bahan api 250 bar. Mencapai tahap ini memerlukan:

• Pengekstrusi berperingkat maju dengan sisipan karbida
• Pengukur mikrometer laser secara masa nyata memantau ketebalan dinding
• Pemolesan elektrokimia selepas penempaan untuk mencapai siap permukaan Ra 0.4 µm

Proses ini mengurangkan penghasilan zarah sebanyak 83% berbanding pemesinan konvensional (Parker Hannifin Automotive, 2023), secara langsung menyokong kepatuhan pelepasan emisi.

Pertumbuhan Permintaan Bahagian Ditarik Dalam (Deep Drawn) yang Ringan dan Berkekuatan Tinggi dalam Kenderaan Elektrik (EV)

Kempen ke arah kenderaan elektrik telah membawa pengeluar untuk menggunakan bahan spesifik seperti aluminium AA6061-T6 dan keluli DP980 dalam penghasilan komponen dalaman. Bahan-bahan ini kini biasa dijumpai dalam dulang bateri struktur di mana ia memberi berat sekitar 40% kurang berbanding susunan keluli kimpalan tradisional, sekaligus mampu menahan daya mampatan sebanyak 15 kN semasa ujian. Walau bagaimanapun, tugas mendapatkan aloi ini dibentuk dengan betul tanpa menyebabkan kegagalan tegangan bukanlah perkara mudah. Jurutera bergantung kepada simulasi yang canggih untuk meramalkan bagaimana bahan akan mengalir semasa proses pengeluaran, dengan sasaran ralat ramalan di bawah 1.2%. Perhatian terperinci ini memastikan kereta kekal ringan untuk kecekapan tetapi cukup kuat untuk melindungi penumpang semasa kemalangan.

Soalan Lazim (FAQ)

Apakah komponen dalaman?

Komponen dalaman adalah bahagian logam yang dibentuk melalui proses di mana kepingan logam ditarik ke dalam acuan, menghasilkan bentuk berongga tanpa sambungan dan mengekalkan ketebalan dinding yang sekata.

Mengapakah kejituan dimensi penting dalam aplikasi automotif?

Kejituan dimensi memastikan komponen bersambung dengan betul, menjejaskan kecekapan sensor dan penutup, serta mengelakkan masalah seperti kebocoran cecair dan jangka hayat bateri yang berkurangan.

Bagaimanakah pengeluar memastikan ketepatan dalam proses penarikan dalam (deep drawing)?

Pengeluar menggunakan teknik seperti penarikan berperingkat, penempaan die progresif, dan rekabentuk perkakasan terkini untuk mengekalkan ketepatan tinggi dan kestabilan dimensi.

Apakah bahan yang digemari untuk bahagian yang ditarik dalam (deep drawn) dalam aplikasi automotif?

Bahan dengan nilai n dan r tinggi, seperti keluli HSLA maju dan aloi aluminium, digemari kerana kekuatan, keanjalan, dan kebolehbentukan mereka.

Apakah peranan komponen yang ditarik dalam (deep drawn) dalam kenderaan elektrik?

Komponen yang ditarik dalam memainkan peranan penting dalam kenderaan elektrik (EV) untuk enklosur bateri dan kes motor, memastikan dimensi yang stabil serta mengelakkan kebocoran cecair penyejuk atau gangguan elektromagnetik.
