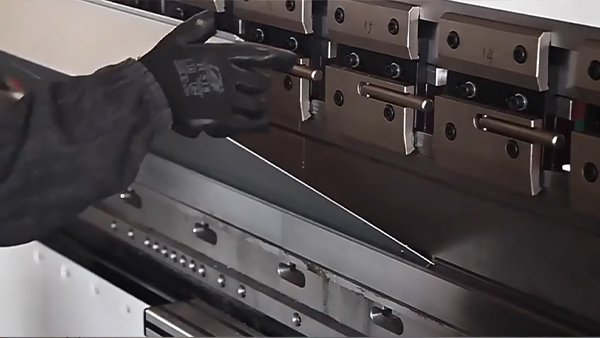

วิธีเลือกชิ้นส่วนดัดโลหะสำหรับฮาร์ดแวร์ความแม่นยำ

ทำความเข้าใจพฤติกรรมของวัสดุและปรากฏการณ์รีบาวน์ (springback) ในการดัดชิ้นส่วนโลหะ

การวัดค่าและชดเชยปรากฏการณ์รีบาวน์ (springback) เพื่อให้ได้ความคลาดเคลื่อนเชิงมุม ±0.5°

เมื่อโลหะคืนตัวหลังจากถูกดัด มันจะเกิดความเบี่ยงเบนเชิงมุมที่น่ารำคาญซึ่งส่งผลเสียอย่างมากต่อความแม่นยำของชิ้นส่วนที่ต้องการความคลาดเคลื่อนในช่วง ±0.5° ปริมาณการคืนตัวนี้ขึ้นอยู่กับความแข็งแรงของวัสดุ โดยโลหะที่มีความแข็งแกร่งสูงกว่าจะสะสมพลังงานยืดหยุ่นไว้มากกว่าระหว่างกระบวนการดัด จึงมีแนวโน้มที่จะคืนตัวกลับมากขึ้นเมื่อแรงกดลดลง ยกตัวอย่างเช่น สแตนเลสเกรด 304 ข้อมูลอุตสาหกรรมปี 2023 ระบุว่าวัสดุชนิดนี้มักคืนตัวกลับประมาณ 3 ถึง 5 องศา เมื่อเปรียบเทียบกับอลูมิเนียมเกรด 6061 ซึ่งคืนตัวเพียงประมาณ 1 ถึง 3 องศา ส่วนไทเทเนียมเกรด 5 นั้นมีอัตราส่วนความแข็งแรงต่อน้ำหนักที่โดดเด่น ทำให้อัลลอยด์นี้สามารถคืนตัวได้ระหว่าง 5 ถึง 8 องศา จึงจัดเป็นวัสดุวิศวกรรมที่ใช้กันทั่วไปที่ก่อให้เกิดปัญหาการคืนตัวมากที่สุดชนิดหนึ่ง

การชดเชยอย่างมีประสิทธิภาพอาศัยกลยุทธ์ที่พิสูจน์แล้วสามประการ:

• การดัดเกินค่าที่ควบคุมได้ , ปรับค่าให้สอดคล้องกับข้อมูลการคืนตัวเฉพาะวัสดุ
• การคงแรงกด ในช่วงระยะเวลาระหว่างการหยุดนิ่ง เพื่อยับยั้งการคืนรูปแบบยืดหยุ่นทันที
• การปรับแต่งเรขาคณิตของแม่พิมพ์ เช่น แม่พิมพ์ที่มีความเอียง (cambered dies) หรืออุปกรณ์รองรับด้านหลังแบบใช้งานได้ (active backgauges) ซึ่งทำหน้าที่ต่อต้านการบิดเบี้ยวที่คาดการณ์ไว้

การจำลองการวิเคราะห์องค์ประกอบจำกัดขั้นสูง (Advanced finite element analysis: FEA) ที่ผ่านการตรวจสอบความถูกต้องจากข้อมูลการทดสอบจริง สามารถจำลองการกระจายแรงเครียดและการเลื่อนตำแหน่งของแกนกลาง (neutral axis) ระหว่างกระบวนการดัด ซึ่งช่วยให้สามารถคำนวณการชดเชยเชิงพยากรณ์ในการออกแบบแม่พิมพ์ก่อนเริ่มต้นการสร้างต้นแบบจริง จึงลดจำนวนรอบของการทดลองและปรับปรุงซ้ำลงอย่างมีนัยสำคัญ

ความแปรผันของค่า K-factor และค่าการชดเชยการดัด (bend allowance) สำหรับเหล็กกล้าไร้สนิม อลูมิเนียม ไทเทเนียม และทองแดง

ค่า K-factor ซึ่งแสดงอัตราส่วนของระยะเลื่อนของแกนกลางเมื่อเปรียบเทียบกับความหนาของวัสดุ เป็นตัวกำหนดการคำนวณค่าการชดเชยการดัด (bend allowance) และมีค่าเปลี่ยนแปลงอย่างมีนัยสำคัญตามชนิดของโลหะผสม เนื่องจากความแตกต่างกันในด้านความเหนียว พฤติกรรมการไหลของวัสดุภายใต้แรง (yield behavior) และการแข็งตัวจากการเสียรูป (strain hardening) แม้ว่ามักจะประมาณค่าไว้ที่ 0.44 แต่ค่าจริงอาจอยู่ในช่วง 0.32–0.48 ขึ้นอยู่กับชนิดของวัสดุและเงื่อนไขการผลิต

วัสดุ	ช่วงค่า K-factor ทั่วไป	แนวโน้มการเด้งกลับ
เหล็กกล้าไร้สนิม	0.35–0.45	สูง (3–5°)
อลูมิเนียม	0.42–0.48	ปานกลาง (1–3°)
ไทเทเนียม	0.32–0.38	สูงมาก (5–8°)
ทองแดง	0.40–0.46	ต่ำ (0.5–2°)

ค่า K สำหรับเหล็กกล้าไร้สนิมอยู่ในระดับต่ำ เนื่องจากวัสดุชนิดนี้ต้านทานการไหลแบบพลาสติกและแสดงพฤติกรรมการคืนรูปแบบยืดหยุ่น (springback) อย่างชัดเจนหลังการดัด ไทเทเนียมมีลักษณะนี้มากยิ่งขึ้น โดยมีค่า K ที่เล็กกว่าเหล็กกล้าไร้สนิมอีก ซึ่งหมายความว่าผู้ผลิตจำเป็นต้องใช้แรงกดมากขึ้นอย่างมากในระหว่างกระบวนการขึ้นรูป และคาดว่าจะเกิดการคืนรูปแบบยืดหยุ่นอย่างมีนัยสำคัญหลังการขึ้นรูป สำหรับทองแดงนั้น สถานการณ์กลับต่างออกไปโดยสิ้นเชิง เนื่องจากค่า K ของทองแดงอยู่ในระดับสูงกว่า เนื่องจากมีค่าความต้านแรงดึงเริ่มต้น (yield strength) ต่ำกว่าและมีความเหนียว (ductility) ดีกว่า อย่างไรก็ตาม ก็มีข้อควรระวังเช่นกัน เพราะธรรมชาติที่นุ่มของทองแดงทำให้ต้องระมัดระวังเป็นพิเศษในระหว่างการจัดการวัสดุ เพื่อป้องกันไม่ให้เกิดการเปลี่ยนแปลงมิติที่ไม่ต้องการภายใต้แรงบีบจากเครื่องยึดจับ (clamping pressures) ในการคำนวณค่าการหักลดมุม (bend deduction) อย่างแม่นยำสำหรับโครงการงานโลหะ วิศวกรจำเป็นต้องพิจารณาค่า K เฉพาะของแต่ละวัสดุเหล่านี้อย่างละเอียด รวมทั้งพฤติกรรมการคืนรูปแบบยืดหยุ่นที่สัมพันธ์กันด้วย ซึ่งประเด็นนี้มีความสำคัญอย่างยิ่งโดยเฉพาะในงานประยุกต์ที่ชิ้นส่วนที่ถูกดัดต้องประกอบเข้าด้วยกันได้อย่างพอดีเป๊ะภายในขอบเขตความคลาดเคลื่อนของการประกอบ (assembly tolerances) ที่ควบคุมอย่างเข้มงวด

การออกแบบเพื่อความแม่นยำ: กฎเกณฑ์ด้านเรขาคณิตที่ขับเคลื่อนโดย DFMA สำหรับชิ้นส่วนโลหะที่ต้องการการดัด

ความยาวขอบต่ำสุด รัศมีด้านในของการดัด และการจัดแนวตามแนวเมล็ด (grain direction) สำหรับชิ้นส่วนฮาร์ดแวร์ที่ต้องการความแม่นยำสูง

เมื่อพูดถึงการรับประกันว่าชิ้นส่วนโลหะที่ถูกดัดจะมีคุณภาพสม่ำเสมอทุกครั้ง การออกแบบเพื่อการผลิตและการประกอบ (DFMA) จึงเป็นหลักการพื้นฐานที่สำคัญยิ่ง สำหรับส่วนฟลานจ์ (flanges) โดยทั่วไปแล้ว เราต้องการให้ความกว้างของฟลานจ์อยู่ที่ประมาณสามถึงสี่เท่าของความหนาของวัสดุ ซึ่งจะให้ความแข็งแรงเชิงโครงสร้างที่เพียงพอ เพื่อป้องกันไม่ให้เกิดการบิดหรือโก่งตัวขณะขึ้นรูปด้วยเครื่องดัดแบบกด (press brake) รัศมีโค้งด้านใน (inside bend radius) เป็นอีกปัจจัยสำคัญหนึ่ง ตามหลักทั่วไป รัศมีนี้จะต้องมีค่ามากกว่าความหนาของวัสดุเอง อลูมิเนียมมักให้ผลดีที่สุดเมื่อใช้รัศมีโค้งระหว่างหนึ่งถึงหนึ่งเท่าครึ่งของความหนาวัสดุ ในขณะที่เหล็กกล้าไร้สนิมจำเป็นต้องใช้รัศมีโค้งที่ใกล้เคียงกับหนึ่งเท่าครึ่งถึงสองเท่าของความหนา ส่วนไทเทเนียมนั้นมีข้อกำหนดที่เข้มงวดยิ่งกว่านั้น โดยทั่วไปต้องการรัศมีโค้งในช่วงสองถึงสามเท่าของความหนาวัสดุ การกำหนดค่ามิติเหล่านี้ให้ถูกต้องจะช่วยป้องกันปัญหาที่น่าหงุดหงิด เช่น รอยแตกหรือบริเวณที่บางเกินไป ซึ่งมักเกิดขึ้นบริเวณจุดยอดของรอยโค้ง (bend apex) ระหว่างกระบวนการผลิต

ทิศทางของเมล็ด (grain) มีผลอย่างมากต่อกระบวนการขึ้นรูปโลหะ เมื่อเราจัดแนวเส้นโค้งให้สอดคล้องกับทิศทางการรีด (rolling direction) จะช่วยลดความเข้มข้นของแรงเครียดที่น่ารำคาญ และลดปัญหาการคืนตัวหลังการดัด (springback) ลงประมาณ 25% เมื่อเปรียบเทียบกับกรณีที่เส้นโค้งตั้งฉากกับทิศทางของเมล็ด การจัดวางให้ถูกต้องยังส่งผลให้พื้นผิวมีคุณภาพดีขึ้นด้วย ซึ่งมีความสำคัญอย่างยิ่งโดยเฉพาะเมื่อทำงานกับโลหะผสมที่แข็งแกร่งและมีแนวโน้มแตกร้าวภายใต้แรงกดดัน อย่างไรก็ตาม ในบางกรณี เช่น ชิ้นงานที่ถูกตัดออก (cut blanks) ซึ่งเราไม่สามารถควบคุมทิศทางของเมล็ดได้ เราจำเป็นต้องปรับชดเชย โดยใช้รัศมีการดัดที่ใหญ่ขึ้น และดำเนินการขึ้นรูปอย่างช้าๆ เพื่อให้ยังคงอยู่ภายในช่วงความคลาดเคลื่อนที่แคบมาก ±0.5° ซึ่งผู้ผลิตกำหนดไว้ ส่วนใหญ่แล้ว โรงงานต่างๆ ได้เรียนรู้หลักการนี้ผ่านการทดลองและข้อผิดพลาดมาหลายปีในระหว่างการผลิตจริง

การจัดตำแหน่งรูหรือช่องเปิดอย่างกลยุทธ์สัมพันธ์กับเส้นโค้ง เพื่อหลีกเลี่ยงบริเวณที่เกิดการเปลี่ยนรูป

เมื่อมีรู ช่องเปิด หรือลักษณะการตัดเว้นอื่นๆ อยู่ใกล้เส้นพับมากเกินไป จะทำให้เกิดการบิดเบี้ยวเนื่องจากความเค้นที่สะสมอยู่บริเวณนั้น ผลที่เกิดขึ้นคือ รูปทรงของรูกลายเป็นรูปไข่แทนที่จะเป็นวงกลม รอยฉีกขาดเกิดขึ้น หรือแม้แต่ปัญหาการจัดตำแหน่งผิดพลาดอย่างชัดเจน หากเราต้องการให้ลักษณะเหล่านี้ยังคงสมบูรณ์หลังการพับ ก็มีหลักการทั่วไปที่สามารถใช้ได้ นั่นคือ ควรเว้นระยะห่างของลักษณะดังกล่าวจากเส้นพับอย่างน้อย 2.5 เท่าของความหนาของวัสดุ บวกกับรัศมีด้านในของการพับ (inside bend radius) ที่ใช้งานจริง นอกจากนี้ ในกรณีของช่องเปิดแบบยาวและแคบ ไม่ควรจัดวางให้ขนานไปกับทิศทางการพับ เพราะสิ่งเหล่านี้จะกลายเป็นจุดร้อนที่ความเค้นสะสมสูงขณะที่โลหะเริ่มเปลี่ยนรูปร่างระหว่างกระบวนการพับ

ในสถานการณ์ที่ไม่มีพื้นที่เพียงพอสำหรับปฏิบัติตามกฎทั้งหมดอย่างเคร่งครัด ร่องลดแรงดัน (relief notches) จึงเป็นวิธีแก้ปัญหาที่ยอดเยี่ยม ร่องเหล่านี้จะถูกตัดในแนวตั้งฉากกับเส้นโค้ง ณ จุดที่ชิ้นส่วนสองชิ้นมาบรรจบกัน ซึ่งช่วยลดความเครียดที่สะสมอยู่บริเวณดังกล่าวโดยไม่ทำลายโครงสร้างโดยรวม ร่องลดแรงดันมีประสิทธิภาพโดดเด่นเป็นพิเศษในพื้นที่ขนาดเล็ก เช่น ตู้ครอบ (enclosures) หรือแผ่นยึด (brackets) โดยเฉพาะเมื่อนักออกแบบจำเป็นต้องจัดวางจุดยึดให้สอดคล้องกับส่วนที่โค้งซึ่งมีรัศมีโค้งแคบมาก เทคนิคการออกแบบเพื่อการผลิตและการประกอบ (Design for Manufacturing and Assembly: DFMA) ที่ใช้ในการสร้างร่องลดแรงดันนี้ ได้รับการพิสูจน์แล้วว่าสามารถลดปริมาณของเสียจากวัสดุลงได้ประมาณ 30 ถึง 50 เปอร์เซ็นต์ นอกจากนี้ยังช่วยรักษาความสม่ำเสมอของผลิตภัณฑ์ให้คงที่ระหว่างแต่ละล็อตในการผลิตจำนวนมาก

การเลือกวิธีการดัดที่เหมาะสมที่สุดสำหรับชิ้นส่วนโลหะที่ต้องการความแม่นยำสูง

การเปรียบเทียบความแม่นยำ: การดัดแบบอากาศ (Air bending) เทียบกับการดัดแบบกดทับพื้น (Bottom bending) เทียบกับการดัดแบบประทับ (Coining) สำหรับความคลาดเคลื่อนเชิงเส้น ±0.1 มม. และความคลาดเคลื่อนเชิงมุม ±0.3°

การเลือกวิธีการดัดมีผลอย่างมากต่อความแม่นยำของชิ้นส่วนในเชิงมิติ และต่อความสามารถในการผลิตชิ้นส่วนเหล่านั้นอย่างมีประสิทธิภาพหรือไม่ วิธีการดัดแบบแอร์เบนดิ้ง (Air bending) ทำงานโดยให้หัวดัดแตะลงบนวัสดุโดยไม่กดลึกลงไปในแม่พิมพ์จนสุด วิธีนี้รวดเร็วและปรับใช้ได้กับงานต่าง ๆ ได้อย่างยืดหยุ่น แต่มีข้อจำกัดด้านความสม่ำเสมอ เนื่องจากวัสดุมีความแปรผันสูง และเกิดปรากฏการณ์สปริงแบ็ก (springback) ขึ้นเสมอ ทำให้ค่าความซ้ำซ้อนของมุมอยู่ที่ประมาณ ±0.5 องศา แม้ว่าค่าความคลาดเคลื่อนเชิงเส้นอาจอยู่ภายใน 0.1 มม. ก็ตาม ส่วนวิธีการดัดแบบบอทтомเบนดิ้ง (Bottom bending) ให้ผลลัพธ์ที่ดีกว่า โดยมีค่าความคลาดเคลื่อนของมุมอยู่ที่ประมาณ ±0.3 องศา เนื่องจากชิ้นงานถูกกดแน่นเข้ากับด้านข้างของแม่พิมพ์อย่างมั่นคง ซึ่งช่วยยึดมุมการดัดให้คงที่ และลดปริมาณการคืนตัวแบบยืดหยุ่นหลังการขึ้นรูปให้น้อยที่สุด อย่างไรก็ตาม วิธีนี้ต้องใช้แรงกดมากกว่าวิธีแอร์เบนดิ้งอย่างมีนัยสำคัญ โดยทั่วไปแล้วต้องใช้แรงประมาณสามถึงห้าเท่าของแรงที่ใช้ในวิธีแอร์เบนดิ้ง

กระบวนการขึ้นรูปแบบโคอินนิงให้ความแม่นยำสูงมาก โดยมีค่าความคลาดเคลื่อนประมาณ ±0.05 มม. และ ±0.1 องศา เนื่องจากกระบวนการนี้ทำให้วัสดุถูกบีบอัดเกินจุดไหล (yield point) ทั่วทั้งบริเวณที่ต้องการดัดทั้งหมด แนวทางนี้ช่วยลดหรือกำจัดปรากฏการณ์สปริงแบ็ก (springback) ได้โดยพื้นฐาน เนื่องจากโลหะเกิดการเปลี่ยนรูปพลาสติกอย่างสมบูรณ์ในระหว่างการขึ้นรูป อย่างไรก็ตาม มีข้อแลกเปลี่ยนที่ควรพิจารณา ได้แก่ ความสึกหรอของแม่พิมพ์จะเพิ่มขึ้นอย่างมีนัยสำคัญเมื่อใช้วิธีโคอินนิง รอบการผลิตโดยทั่วไปใช้เวลานานขึ้น 40% ถึง 60% เมื่อเทียบกับเทคนิคอื่นๆ และขอบเขตพารามิเตอร์ที่ยอมรับได้สำหรับการขึ้นรูปที่ประสบความสำเร็จจะแคบลงอย่างมาก โดยเฉพาะอย่างยิ่งเมื่อทำงานกับวัสดุที่มีความแข็งแรงสูง หรือวัสดุที่ผ่านการอบความร้อนมาแล้ว ปัจจัยเหล่านี้ทำให้กระบวนการโคอินนิงเหมาะสมเฉพาะกับการใช้งานบางประเภทเท่านั้น ซึ่งความแม่นยำสูงสุดมีน้ำหนักมากกว่าความท้าทายในการปฏิบัติงานเหล่านี้

วิธี	ความคลาดเคลื่อนเชิงเส้น	ความคลาดเคลื่อนเชิงมุม	การควบคุมการเด้งกลับ	แรงสัมพัทธ์ที่ต้องการ
การขบอากาศ	± 0.1 มิลลิเมตร	±0.5°	ต่ํา	1 (ค่าอ้างอิง)
การขบด้านล่าง	±0.08 มม.	±0.3°	ปานกลาง	3–5�
การขึ้นรูปแบบกด	±0.05 มม.	±0.1°	แรงสูง	8–10�

เมื่อทำงานกับชิ้นส่วนที่ต้องการความแม่นยำสูงในระดับความคลาดเคลื่อนประมาณ 0.1 มม. และมุมเบี่ยงเบนประมาณ 0.3 องศา เช่น ชิ้นส่วนที่ใช้ในอุปกรณ์ทางการแพทย์หรือโครงยึดเซ็นเซอร์ การขึ้นรูปแบบด้านล่าง (Bottom Bending) มักให้สิ่งที่ผู้ผลิตต้องการอย่างแท้จริง คือ ความแม่นยำที่ดีโดยไม่ต้องลงทุนสูงเกินไป อย่างไรก็ตาม เทคนิคการขึ้นรูปแบบโคอินนิง (Coining) แบบดั้งเดิมยังคงมีความเหมาะสมในบางสถานการณ์ที่มีความสำคัญสูง โดยเฉพาะในการผลิตชิ้นส่วนสำหรับอุตสาหกรรมการบินและอวกาศ หรืออุตสาหกรรมกลาโหม ซึ่งแม้แต่การเปลี่ยนแปลงมุมเล็กน้อยก็ไม่สามารถยอมรับได้เลย ไม่ว่าจะเลือกวิธีใดก็ตาม อย่าลืมตรวจสอบการตอบสนองของวัสดุในระหว่างการชดเชยปรากฏการณ์สปริงแบ็ก (Springback Compensation) ให้ใช้วัสดุที่ใช้ในการผลิตจริงในการทดสอบเหล่านี้ แทนที่จะใช้วัสดุทั่วไปที่อาจมีอยู่บนพื้นโรงงาน ต้นแบบเบื้องต้นที่สร้างขึ้นด้วยวิธีนี้จะช่วยตรวจจับปัญหาตั้งแต่เนิ่นๆ ก่อนที่ปัญหาเหล่านั้นจะกลายเป็นความยุ่งยากที่ส่งผลต้นทุนสูงในขั้นตอนการผลิตขั้นสุดท้าย

การตรวจสอบและการยืนยันความพร้อมสำหรับการผลิตชิ้นส่วนโลหะที่ผ่านกระบวนการดัด

การรับประกันความพร้อมในการผลิตต้องอาศัยกลยุทธ์การตรวจสอบแบบมีลำดับขั้นที่สร้างขึ้นบนพื้นฐานของการวัดเชิงวัตถุ ข้อเสนอแนะแบบเรียลไทม์ และการติดตามแหล่งที่มาของวัสดุ — โดยมีเป้าหมายเพื่อให้บรรลุค่าความคลาดเคลื่อนเชิงเส้นที่ ±0.1 มม. และค่าความคลาดเคลื่อนเชิงมุมที่ ±0.5° อย่างสม่ำเสมอ

1. การตรวจสอบแบบจำลองก่อนการดัด ใช้ซอฟต์แวร์จำลองแบบอาศัยการวิเคราะห์องค์ประกอบจำกัด (FEA) เพื่อสร้างแบบจำลองพฤติกรรมการคืนตัวหลังการดัด (springback) สำหรับโลหะผสมแต่ละชนิดและทุกความหนา เมื่อมีการปรับเทียบแบบจำลองเหล่านี้ด้วยข้อมูลการคืนตัวจริงแล้ว จะสามารถลดจำนวนรอบการสร้างต้นแบบทางกายภาพลงได้สูงสุดถึง 40% และช่วยกำหนดแนวทางการออกแบบแม่พิมพ์ที่แข็งแรงและเหมาะสมตั้งแต่ขั้นตอนแรก
2. การสแกนด้วยแสงระหว่างกระบวนการ ซึ่งผสานเข้ากับเครื่องดัดโลหะ (press brakes) ผ่านระบบติดตามด้วยเลเซอร์ (laser trackers) หรือเครื่องวัดพิกัดแบบแสงโครงสร้าง (structured-light CMMs) เพื่อบันทึกค่ามุมและรัศมีของการดัดในระหว่างการผลิต หากตรวจพบความเบี่ยงเบนจากราคาเป้าหมาย ระบบจะกระตุ้นการปรับค่าพารามิเตอร์โดยอัตโนมัติ เช่น การปรับความลึกของลูกดัดแบบพลวัต (dynamic punch depth correction) เพื่อให้มั่นใจว่ากระบวนการควบคุมแบบปิดวงจร (closed-loop process control) ดำเนินไปอย่างมีประสิทธิภาพ
3. การตรวจสอบสุดท้าย รวมการวัดค่าแบบไม่ทำลาย (เช่น เครื่องวัดพื้นผิวแบบออปติคัล 3 มิติ) เข้ากับการทดสอบแบบทำลายเป้าหมายบนตัวอย่างที่สุ่มเลือกตามหลักสถิติ ผลการวิเคราะห์รอยตัดขวางยืนยันความสมบูรณ์ของโครงสร้างเม็ดผลึก การไม่มีรอยร้าวจุลภาค และการกระจายตัวของภาวะแข็งตัวจากการขึ้นรูปอย่างสม่ำเสมอ — ซึ่งมีความสำคัญอย่างยิ่งสำหรับไทเทเนียมและเหล็กกล้าไร้สนิมเกรดแข็ง

วิธีการทดสอบเพิ่มเติมประกอบด้วยการใช้เทคนิค XRF เพื่อตรวจสอบองค์ประกอบทางโลหะ และการทดสอบความแข็งในบริเวณต่าง ๆ เพื่อตรวจหาการเปลี่ยนแปลงที่ไม่คาดคิดในคุณสมบัติของวัสดุ บริษัทที่เก็บบันทึกขั้นตอนการควบคุมคุณภาพอย่างละเอียดและปฏิบัติตามมาตรฐาน เช่น ISO 9001 และ AS9100 มักจะบรรลุอัตราการผ่านครั้งแรกได้มากกว่า 98 เปอร์เซ็นต์ ซึ่งสูงกว่าค่าเฉลี่ยอุตสาหกรรมที่อยู่ที่ 83 เปอร์เซ็นต์อย่างชัดเจน ความใส่ใจในรายละเอียดอย่างเข้มงวดเช่นนี้ ทำให้กระบวนการดัดที่เคยอาศัยทักษะเฉพาะตัวกลายเป็นกระบวนการที่สามารถวัดและควบคุมได้อย่างเชื่อถือได้โดยอาศัยข้อมูลจริง แทนที่จะอาศัยการคาดเดา

คำถามที่พบบ่อย

สปริงแบ็ก (Springback) ในการดัดงอโลหะคืออะไร

สปริงแบ็ก (Springback) คือ การคืนตัวแบบยืดหยุ่นของโลหะหลังจากปล่อยแรงกดที่ใช้ในการดัดออก ซึ่งก่อให้เกิดความคลาดเคลื่อนของมุม และได้รับอิทธิพลจากความแข็งแกร่ง (stiffness) ของวัสดุ

จะชดเชยสปริงแบ็กในการดัดโลหะได้อย่างไร?

สามารถชดเชยสปริงแบ็กได้โดยการดัดเกินค่าที่ต้องการอย่างควบคุมได้ (controlled overbending) การคงแรงกดไว้ในช่วงเวลาพัก (dwell phase) และการปรับแต่งเรขาคณิตของแม่พิมพ์ให้เหมาะสม

K-factor มีบทบาทอย่างไรในการดัดโลหะ?

K-factor ใช้กำหนดการคำนวณค่าเบนด์อะลาวน์ (bend allowance) โดยแสดงอัตราส่วนระหว่างระยะเลื่อนของแกนกลาง (neutral axis offset) กับความหนาของวัสดุ ซึ่งค่า K-factor จะเปลี่ยนแปลงไปตามชนิดของโลหะผสมแต่ละชนิด

ทิศทางของเกรน (grain direction) ส่งผลต่อการดัดโลหะอย่างไร?

การจัดแนวเส้นดัดให้สอดคล้องกับทิศทางของเกรนของโลหะจะช่วยลดความเข้มข้นของแรงเครียด (stress concentrations) และปัญหาสปริงแบ็ก ทำให้ได้ผิวงานที่มีคุณภาพดีขึ้น

DFMA คืออะไร และมีความสำคัญอย่างไรต่อชิ้นส่วนโลหะที่ผ่านกระบวนการดัด?

หลักการออกแบบเพื่อการผลิตและการประกอบ (Design for Manufacturing and Assembly: DFMA) ช่วยแนะนำแนวทางในการรักษาความสมบูรณ์เชิงโครงสร้างและความแม่นยำของชิ้นส่วนโลหะที่ผ่านกระบวนการดัด เพื่อให้มั่นใจในความสอดคล้องและประสิทธิภาพของการผลิต
