Ochranné kryty pro těžkou zemědělskou techniku: případová studie vlastního kovového výrobku s práškovým nátěrem

Případová studie Zemědělské stroje

Ochranné kryty pro těžkou zemědělskou techniku: případová studie vlastního kovového výrobku s práškovým nátěrem

Publikováno: 14. 10. 2026 · Deeplink · Další studie případů

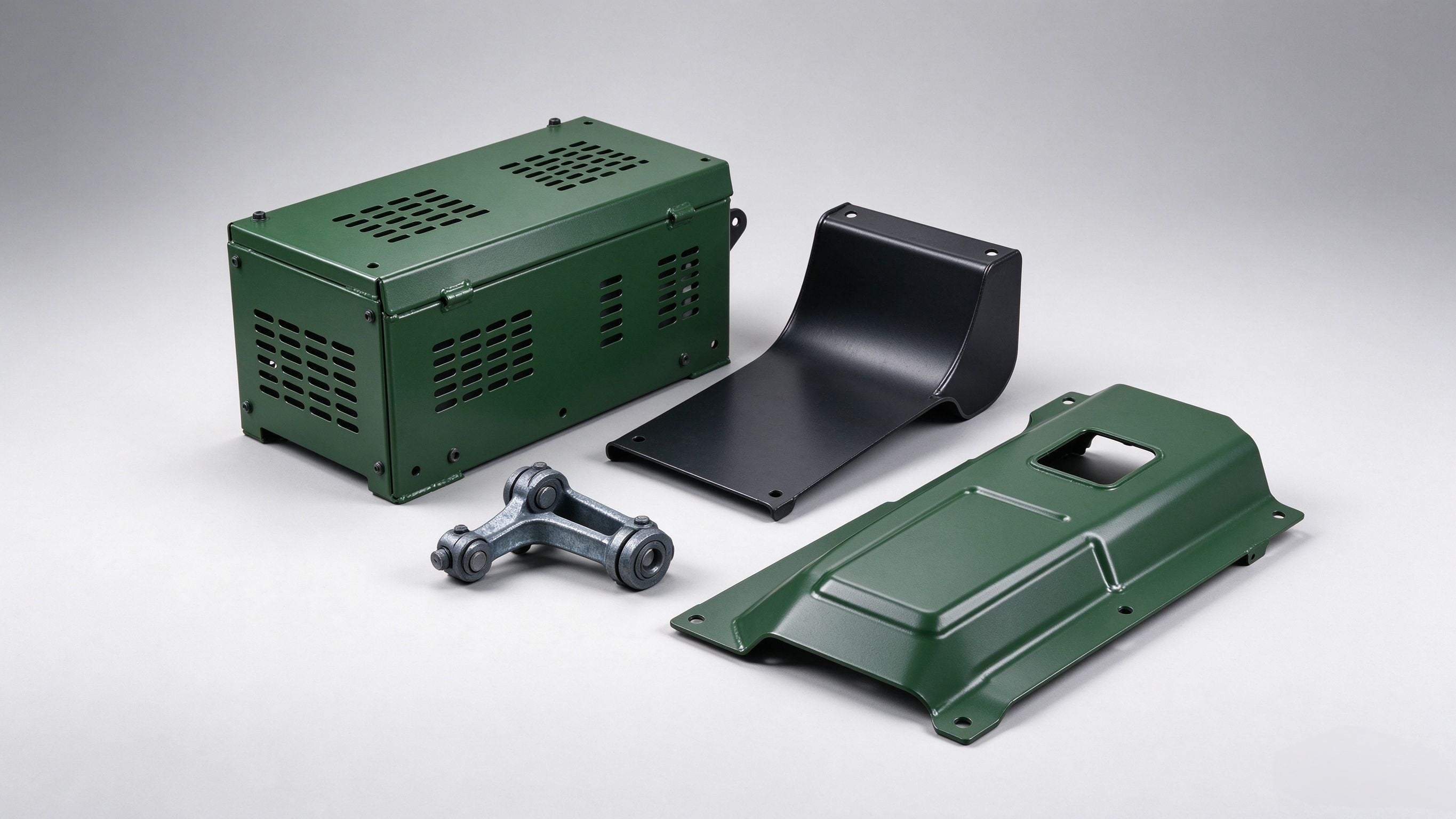

Kovové díly pro zemědělskou techniku — ochranné kryty, štíty, upevňovací desky a rámy — pracují venku, za zátěže, v prachu a blátě a zakoupeny jsou podle ceny za kus stejně jako podle kvality. V této případové studii společnost Deeplink — výrobce součástí pro třetí strany certifikovaný podle ISO 9001 výrobě plechových dílů a výrobce tažených dílů — ukazuje, jak výrobce zemědělské techniky zakoupil 10 000 robustních ochranných krytů a štítů pro stroje pro traktory, kombajny a orbařskou techniku, přičemž kombinoval laserové řezání tlustých plechů , tváření na lisy s ohýbacím nástrojem, progresivní razení pro sériové montážní díly, svarování MIG pomocí přípravků a povlakované venkovní povrchy práškovým nátěrem projekt zajistil polohu laserem vyříznutých otvorů s přesností ±0,1 mm, tvarované a svařené montážní prvky s přesností ±0,5 mm, ověření odolnosti proti korozí v solné mlze po dobu 500 hodin u povlakovaných vzorků a dokumentované snížení jednotkových nákladů díky stejnému přístupu návrhu pro výrobu (DFM), který snížil náklady na výrobu držáku baterie pro elektromobily (EV) o 35 %.

01 · Shrnutí případu

02 · Výzva — Co vyžadoval zemědělský OEM

Zákazník — OEM dodávající výrobky pro výrobce traktorů a kombajnů — potřeboval ochranné mřížky a kryty, které vydrží nárazy, vibrace, prach, bláto a povětrnostní podmínky , chrání rotující součásti a každýkrát dokonale sedí na stejném rozmístění šroubů v rámci celé výrobní série. Specifikaci určovalo pět požadavků:

• Těžká konstrukce — uhlíková ocel o tloušťce 2,0–4,0 mm, aby ochranné kryty odolávaly deformaci způsobené kameny, větvemi a jiným polním odpadem.
• Funkční ochrana — kryty a clony dimenzované a vyváděné tak, aby odpovídaly rotujícím součástem, řemenovým převodům a hydraulickým potrubím, bez ostrých hran na řezaných a tvarovaných prvcích.
• Konstantní montážní geometrie — tolerance ±0,1 mm u dír vyřezaných laserem a ±0,5 mm u tvarovaných a svařovaných prvků, aby kryty přesně seděly na předvrtaných rámech bez nutnosti dodatečné úpravy v terénu.
• Ochrana proti korozi v exteriéru — práškový nátěr pro rámy a kryty, zinkování pro menší příslušenství, ověřeno 500hodinovým testem v solné mlze bez výskytu červené rzi.
• Tlak na jednotkovou cenu — zemědělská technika se prodává podle ceny za jednotku; program musel zachovat přesnost, ale současně eliminovat zbytečné materiálové a výrobní náklady.

03 · Inženýrské řešení

Deeplinkovou odpovědí byl čtyřfázový pracovní postup postavený na jednom principu: navrhnout proces dříve než nástroje každá fáze je součástí našeho zpracování plechů z jednoho zdroje , která zahrnuje laserové řezání, lisování, ohýbání, svařování, CNC obrábění a povrchové úpravy pod jednou střechou.

3.1 Výběr materiálu a kontrola DFM – Výpočet nákladů před výrobou nástrojů

Před řezáním jakéhokoli plechu provedli naši inženýři kontrolu vyrobitelnosti (DFM) na základě výkresů zákazníka: bylo zkontrolováno vnořování, tloušťka materiálu, tolerance a návrh nástroje. náklady, kterým se dalo předejít, byly písemně nahlášeny — stejná metoda, která snížila jednotkové náklady o 35 % Program držáků baterií pro elektromobily . Ocel Q235 byla potvrzena jako základní třída pro cenově efektivní pevnost; pozinkovaná ocel SGCC a nerezová ocel 304 byly specifikovány pouze tam, kde je vyžadovala vlhkost, kalová směs nebo vystavení pobřeží. Úplné srovnání tříd a tloušťek naleznete v našich průvodce kovovými materiály a přesnost výroby .

3.2 Laserové řezání a tváření na CNC lisy – přesnost u tlustých plechů

Těžké rozměry laserové řezání vyrobené polotovary, vývětry a montážní otvory v plechu o tloušťce 2,0–4,0 mm s polohovací přesností ±0,1 mm , následně tváření na CNC lisovém bradlovém stroji zajistilo dodržení úhlů ohybu a výšek lemových ploch s přesností ±0,5 mm na sestavené součásti. Díly s opakujícími se vzory otvorů a příslušenstvím byly zpracovány jako vlastní razba kovu díly na vnitřních postupných razítkách za účelem snížení jednotkové ceny při větších objemech – stejný přístup vysokého objemu, který umožnil dodání 20 000 motocyklových bočních montážních konzol s CNC ohýbáním trubek.

3.3 Svařování MIG a upínací přípravky – geometrie, která vydrží sériovou výrobu

Byly použity tlusté konstrukce z uhlíkové oceli Svařované metodou MIG na montážních přípravcích a upínačích , aby se montážní body a rozhraní udržely zarovnané po celé dávce a aby se deformace způsobená svařováním kontrolovala ještě před montáží. Svarové švy na krytech a ochranných mřížkách byly v místech, kde bylo uvedeno, broušené a upravené za účelem odstranění rozstřiku a ostrých hran, čímž byli chráněni obsluhoví pracovníci i kabely v provozu. Podívejte se, jak je svařování řízeno po celém našem dílně, v naší kapitole svařovací a nýtovací díly kapacitu.

3.4 Úprava povrchu a ověření odolnosti proti korozi

Kryty a rámy byly pokryty práškovým nátěrem pro venkovní použití (s pozinkováním nebo elektrobarvením u menších ocelových dílů) a vzorky s nátěrem byly podrobeny 500hodinovému testu stříkání neutrálním solným roztokem podle normy ASTM B117 500-hour neutral salt spray test per ASTM B117 bez výskytu červené rzi na expozovaných površích. Dokončené díly byly před balením chráněny, aby nátěr dorazil bez poškození. Naše příručka pro povrchové úpravy kovů podrobně porovnává práškové nátěry, anodizaci, zinkování a elektropaní.

04 · Kvalitní systém a sledovatelnost — 39 kontrol kvality na projekt

Dodavatelské řetězce pro zemědělství nepřipouštějí poruchy v terénu a každá ochranná mříž v tomto programu prošla stejným zdokumentovaným Systém kvality ISO 9001 používaným pro naše automobilové, zdravotnické a energetické zákazníky — 39+ kontrol kvality na projekt :

• Kontrola příchozích materiálů — ověření certifikátů materiálů; kontrola chemického složení a stavu povrchu před zahájením výroby.
• Inspekce prvního vzorku — první vyrobený vzorek je změřen podle výkresu a schválen před uvolněním šarže.
• Kontrola během výroby — během výroby probíhají kontrola rozměrů, svarů a povlaků, čímž se zabrání hromadění odchylek.
• Konečná kontrola a balení — kritické rozměry jsou kontrolovány zcela (100 %), vypracovány zprávy o zkouškách v solné mlze, označeny čísla šarží a díly jsou chráněny před expedicí.

Každá šarže je stopovatelná: certifikát materiálu → výrobní šarže → záznamy o kontrolách → zpráva o testu v solné mlze → odeslání , takže lze jednotlivý kryt stopeovat až ke kotouči a zdvihu lisu.

05 · Výsledky

06 · Proč zemědělské stroje OEM vybírají Deeplink

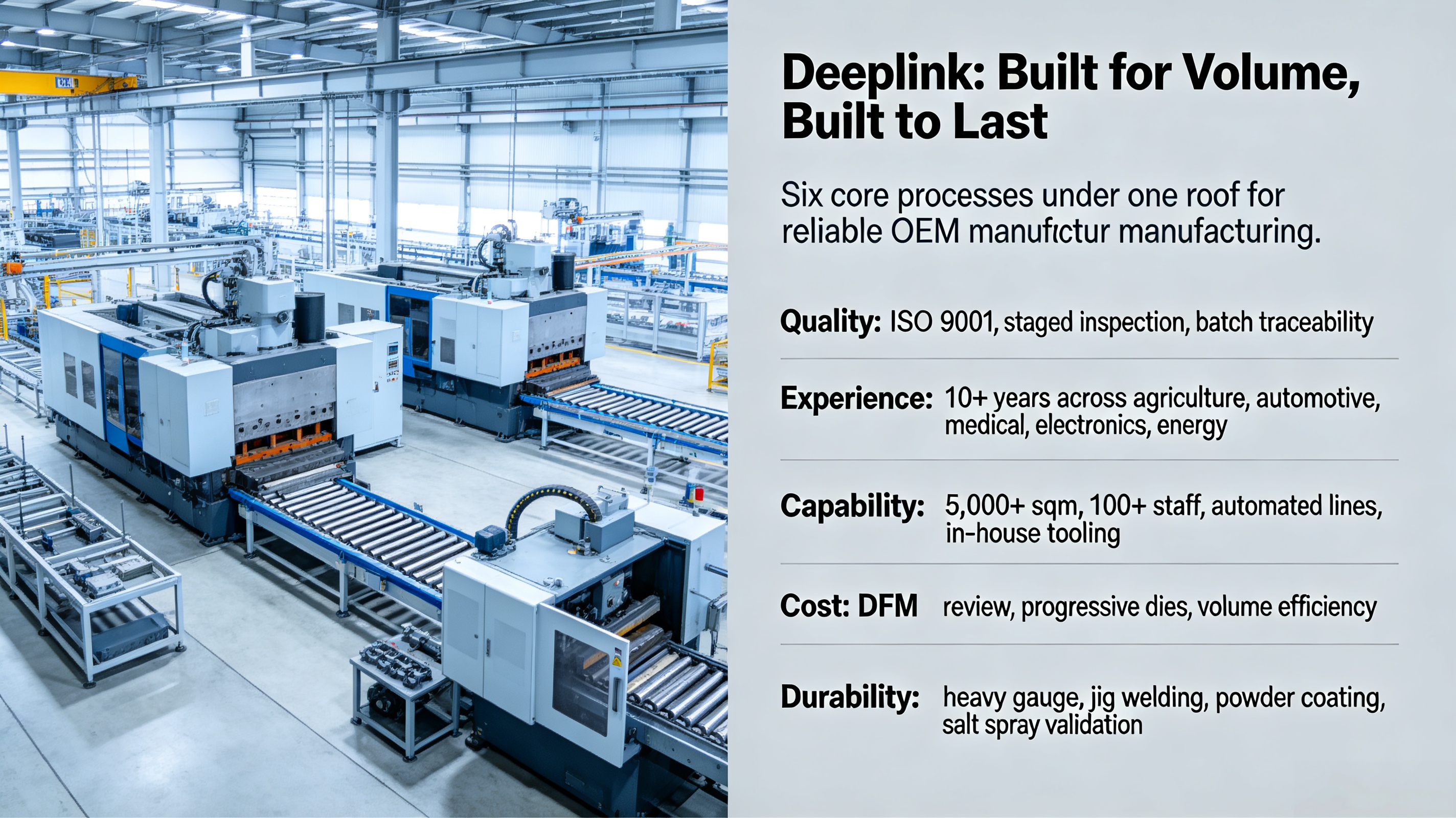

Mimo tento projekt spolupracují výrobci a prodejci zemědělské techniky s Deeplinkem, protože továrna kombinuje specializaci tvárního dílny s komplexním nabídkovým portfoliem jediného partnera pro kovové zpracování:

• Osvědčeno podle ISO 9001 kvalitní systém s dokumentovanou kontrolou na každém stupni výroby a plnou sledovatelností šarží
• 10+ let výroby pro OEM v oblastech zemědělství, automobilového průmyslu, zdravotnictví, elektroniky a energetiky
• dílna o rozloze více než 5 000 m² , více než 100 odborných zaměstnanců, automatizované výrobní linky a vlastní nástroje
• Inženýrské řešení nákladů již ve fázi návrhu — přehledy DFM (Design for Manufacturability) odhalují zbytečné náklady ještě před výrobou nástrojů; sériové díly se vyrábějí na vlastních postupných tvárních strojích
• Odolnost v terénu — zpracování silných plechů, svařování v kleštích, práškové nátěry a ověření odolnosti proti solné mlze
• Šest základních procesů pod jednou střechou : laserové řezání, tváření, ohýbání, svařování, CNC obrábění a povrchové úpravy

Související čtení: naše Studie případu snížení nákladů na držáky baterií EV , program 20 000 kusů držáků pro motocykly a všechny případy výkonu . Pro průmysl konkrétně začneme u našeho kovové díly pro zemědělskou techniku stránku.

07 · Často kladené otázky

Jaké materiály jsou nejvhodnější pro kovové díly zemědělských strojů?

Uhlíková ocel (Q235 / SPHC) je cenově výhodným standardním řešením pro ochranné prvky, kryty, desky a rámy; pozinkovaná ocel nebo nerezová ocel 304 se používají tam, kde vyžaduje vyšší odolnost proti korozi vlhkost, štěrková směs nebo pobřežní prostředí, a hliník tam, kde je rozhodující hmotnost. Přezkum DFM ve fázi sestavení nabídky potvrzuje vhodnou třídu materiálu pro každé prostředí.

Může Deeplink vyrábět těžké zemědělské díly, nikoli pouze tenké plechy?

Ano. Ochranné prvky, rámy a desky se vyrábějí pomocí laserového řezání tlustých plechů a tváření na lisy z oceli na bázi uhlíku o tloušťce 2,0–4,0 mm, následně svařeno metodou MIG na upínacích přípravcích, aby se udržely zarovnané montážní body po celé délce.

Jak Deeplink snižuje jednotkovou cenu zemědělských dílů?

Revize pro návrh pro výrobu (DFM) před výrobou nástrojů kontroluje uspořádání dílů, tloušťku materiálu, tolerance a návrh razítek, aby se vyhnuly nepotřebným nákladům, a písemně uvádí možnosti – stejná metoda, která snížila jednotkovou cenu o 35 % v rámci programu pro uchycení baterie EV při zachování požadovaných tolerancí. Díly vysokého objemu jsou následně vyráběny na vlastních postupných razítkách.

Jakou ochranu proti korozi doporučujete pro venkovní zemědělskou techniku?

Zinkové pokrývky pro menší ocelové díly, práškové nátěry nebo elektropaní pro rámy a ochranné kryty a nerezovou ocel třídy 304/316 pro prostředí s vysokou vlhkostí, pobřežní oblasti nebo expozici ke splaškům. Obarvené vzorky jsou ověřovány zkouškou v solné mlze (ASTM B117), zprávy jsou vyhotovovány pro každou šarži.

Jaké tolerance je schopen Deeplink u zemědělských dílů dodržet?

Deeplink zajišťuje ±0.1 mm přesné umístění děr vyrobených laserovým řezáním, ±0,5 mm tvarované a svařené montážní prvky a ±0,02 mm kolíky, vložky a přesné pasování vyrobené na CNC strojích – ověřeno měřicím strojem CMM a kalibrovanými měřicími pomůckami v rámci 39krokového kontrolního režimu.
