Metalbeholdere til medicinsk udstyr: En casestudie med fejlfri 316L rustfrit stål

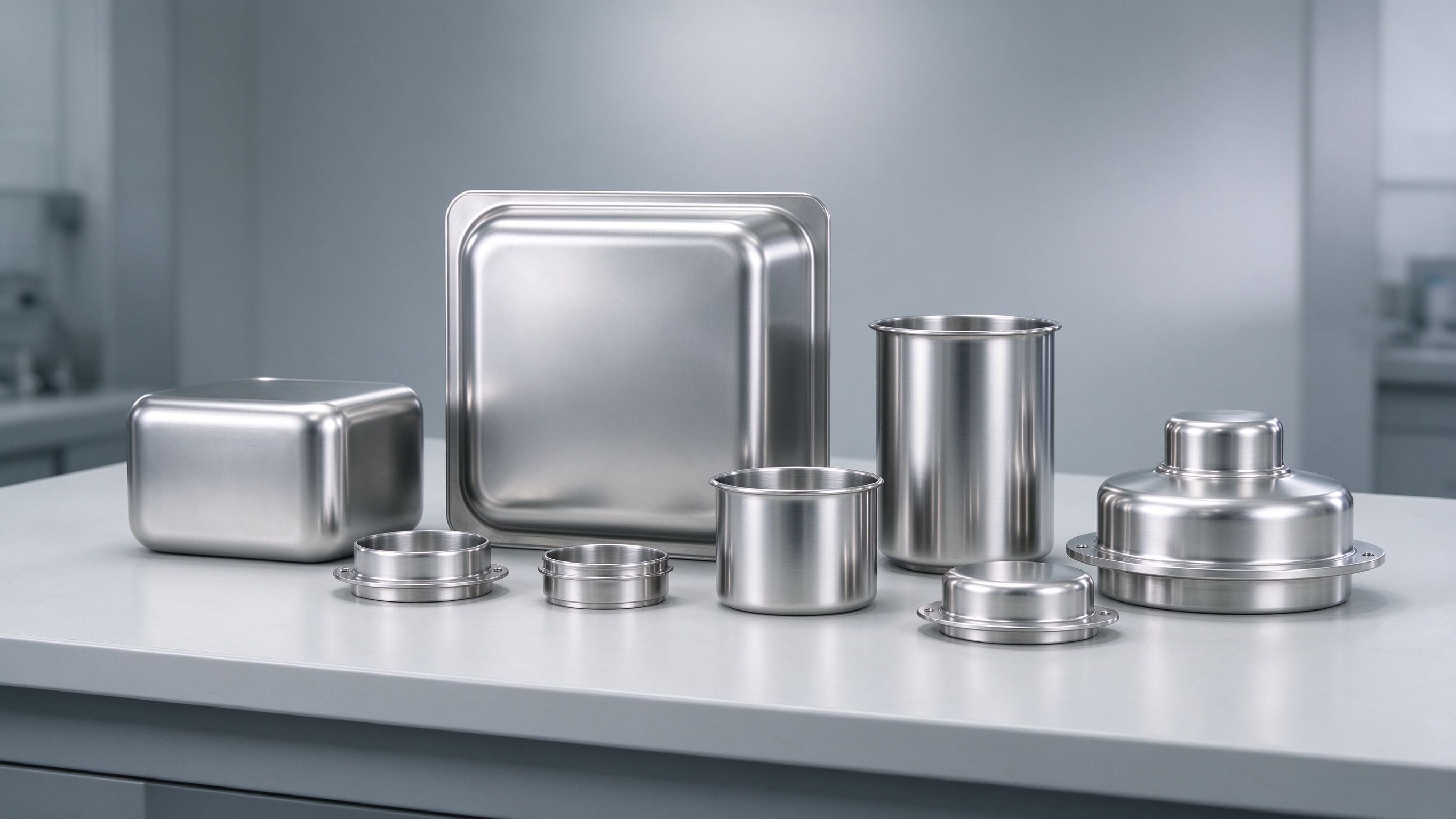

Metalbeholdere til medicinsk udstyr er præcisionsformede beholdere af rustfrit stål, der beskytter elektronikken, sensorerne og strømcellede inden i patientmonitorer, infusionspumper og diagnostiske instrumenter. I denne casestudie demonstrerer Deeplink – en ISO 9001-certificeret OEM-specialist inden for pladebearbejdning og stansning – hvordan en producent af medicinsk udstyr indkøbte fejlfrie 316L rustfrie stålbeholdere med med dimensionelle tolerancer på ±0,05 mm , kanter uden udbugning, elektropolerede overflader og fuld parti-sporebarhed. Projektet kombinerede DFM-gennemgang, progressiv støbning med dybtrækning, fiberlaserudskæring, CNC-afslutning og en 39-trins inspektionsproces, og hver enkelt komponent blev leveret med materialecertifikater, dimensionelle rapporter og partisporebarhed for at opfylde kundens krav ifølge ISO 13485 og FDA 21 CFR 820.

01Case Snapshot

02Udfordringen — hvad den medicinske OEM krævede

Kunden henvendte sig til Deeplink med en krævende specifikation. Kapslen skulle opfylde seks krav, der adskiller medicinsk kvalitetsskåret metal fra almindelig industriel fremstilling:

• Sømløse, étdelte kapsler — dybtrukket uden svejsesømme eller samlinger, så der ikke er nogen lækkagevej og ingen skarpe indvendige kanter i nærheden af patienter eller kabelforbindelser.
• Nul burrs på alle skårkanter — spåner kan ridse samlinger, beskadige kabelisolation eller forårsage håndteringsrelaterede kvæstelser; kunden fastsatte en spårehøjdegrænse langt under 5 % af materialetykkelsen på alle stansede og skårne kanter.
• Præcis dimensionel kontrol — ±0,05 mm på tætningsflader og PCB-monteringsfunktioner, så pakninger sidder ensartet, og printkort kan sættes ind uden efterbearbejdning.
• En ren, korrosionsbestandig overflade — en elektropolerede overflade (Ra ≤ 0,4 μm), der tåber eksponering for saltvand og desinficerende midler, verificeret ved en 72-timers salt-sprøjtetest.
• Fuldstændig sporbarhed — materialecertifikater, batchdokumentation og inspektionsdokumentation i overensstemmelse med kvalitetssystemkravene fra ISO 13485 og FDA 21 CFR 820 .
• Høj kapacitet og konsekvens — samme første-prototypekvalitet i fuld produktionsstørrelse, ikke kun i prototyper.

03Den tekniske løsning

Deeplinks svar var en fire-trins teknisk arbejdsgang bygget omkring én grundlæggende princip: udform processen før værktøjerne . Hver enkelt fase nedenfor indgår i Deeplinks komplet service til fremstilling af plade-metaldele , som omfatter stansning, dybtrækning, laserudskæring, CNC-bearbejdning, svejsning og overfladebehandling under ét tag.

3.1 DFM-gennemgang og materialevalg

Før der blev udført nogen metaludskæring, gennemførte Deeplinks ingeniører en design-for-manufacturability (DFM)-gennemgang af kundens 2D-tegninger og 3D-modeller. De kontrollerede trækforholdet, vægtyndning, springback og placeringen af detaljer for at sikre, at beholderen kunne fremstilles i et begrænset antal trækfaser; derefter fastsatte de blanks størrelse og presstonskraften. Det valgte materiale var SUS316L — foretrukket frem for SUS304 på grund af dets højere korrosionsbestandighed i kliniske og desinficerende miljøer. Hver spole leveredes med et materialecertifikat og gennemgik indkøbskontrol for kemisk sammensætning og overfladetilstand. For vejledning om valg af det rigtige råmateriale se hvilke materialer er bedst egnet til brugerdefinerede metalstansede dele .

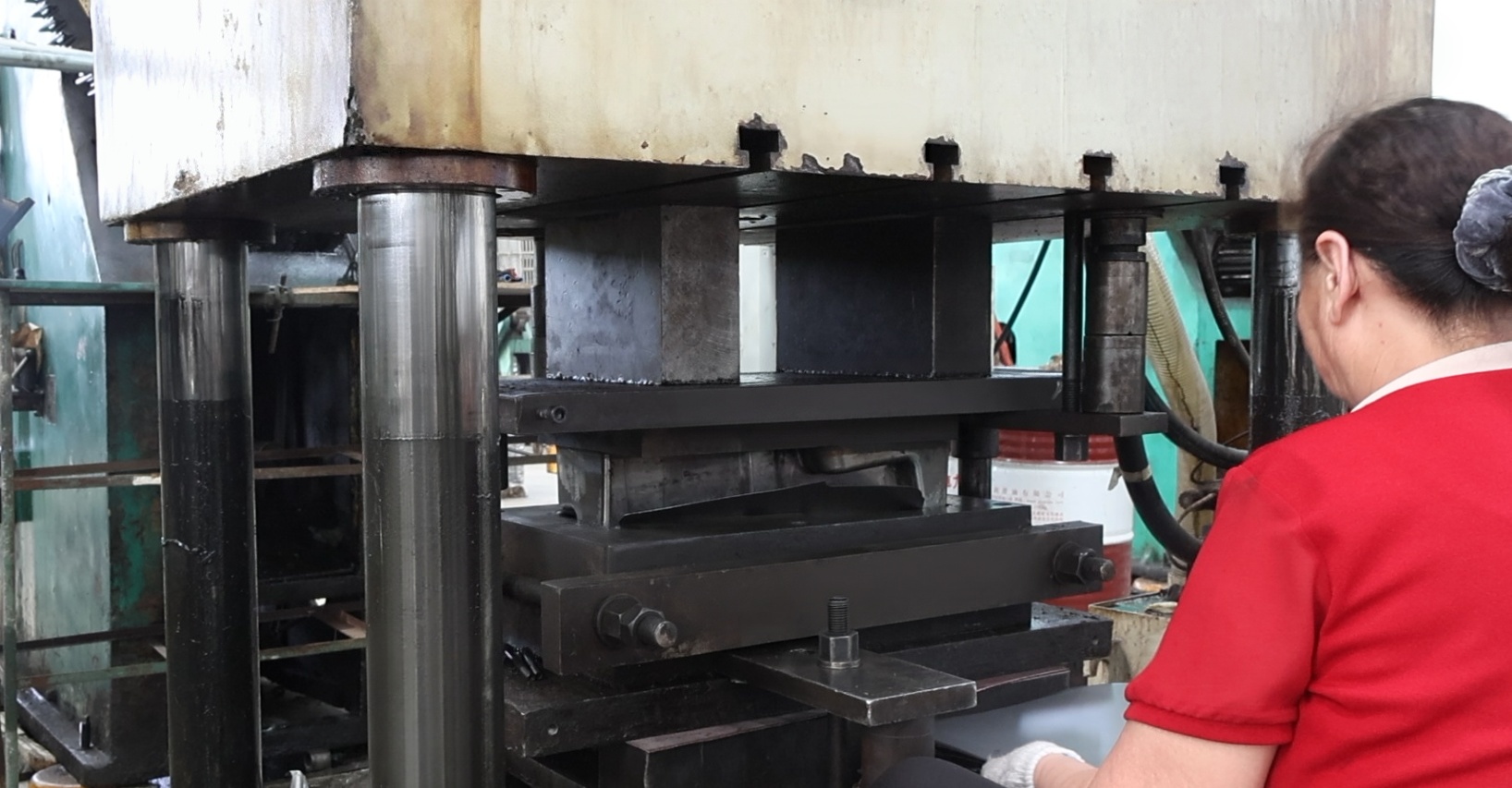

3.2 Progressiv stans & dybtrækning — sammenhængende étdels-formning

Husningen blev fremstillet med en flerstationær progressiv stempel på højpræcisionspresser: udskæring, første træk, gen-træk, beskæring og gennemboring foregår i én sammenhængende linje, så hver husning er identisk og uden svejsede sømme. Vægtykkelsen styres ved jernering mellem trinene; smøring og styring af trækforholdet forhindrer revner og overfladefejl; og kritiske mål opretholdes inden for ±0,05 mm . Da karrosserien trækkes fra ét enkelt blank, er resultatet en sømløs, lækkagesikker skal med bedre styrke og udmattelseslevetid end svejste samlinger. Relateret læsning: grundlæggende metoder til metal-dybtræk og de vigtigste fordele ved højpræcisions dybtrukne dele . Udforsk vores præcisionsdybtrukne dele kapaciteten.

3.3 Laserudskæring og CNC-afslutning – præcise funktioner

Fiber laser Skæring oprettede monteringshuller, ventilationsåbninger og udstansninger med ±0,03 mm positionering , mens CNC maskering tilføjede gevindede huller, forstærkningsbukse og tætningsflader, som dybtræk ikke kan frembringe. En endelig afburdning og kantbehandling — kombineret med skarpe værktøjer og kontrolleret diespalt på 6–10 % af materialetykkelsen — fjernede mikroskopiske kantburrs, så det færdige emne er sikkert at håndtere og montere. Se også: præcisionslaserudskæringsteknologi .

3,4 Overfladebehandling og renhed

Emnerne var elektropolerede og passiverede : elektropolering fjerner mikroburrs og indlejrede partikler, sænker overfladeruheden til Ra ≤ 0,4 μm og forbedrer korrosionsbestandigheden; passivering genopretter den beskyttende chromoxidlag. Kapslerne gennemgik derefter en 72-timers neutral salt-sprøjteprøve uden synlig korrosion. De færdige emner blev rengjort, individuelt beskyttet og pakket for at undgå ridser under transport. Vores guide til premium metaloverfladebehandling forklarer de tilgængelige muligheder mere detaljeret.

04Kvalitetssystem og sporbarehed — 39 kvalitetskontroller pr. projekt

Leveringskæder for medicinsk udstyr tillader ikke overraskelser vedrørende kvalitet. Deeplink anvender et dokumenteret kvalitetssystem i henhold til ISO 9001 med 39 kvalitetskontroller i hvert projekt — samme regime, som anvendes af OEM’er inden for bilindustrien, elektronik og energi:

Hvert parti er sporbar: materialecertifikat → produktionsparti → inspektionsregistre → forsendelse , så kan et enkelt housing spores tilbage til dets spole og presstød. Denne dokumentation er designet til at integreres i medicinske OEM-virksomheders egne kvalitetssystemer og understøtter kravene til sporbarehed og enhedshistorik. FDA 21 CFR 820 og ISO 13485-afstemt komponentforsyning .

05Resultater

Ved projektets afslutning modtog kunden housings, der opfyldte alle krav i specifikationen – og, hvad der er afgørende, dokumentation, der beviste det:

06Hvorfor globale medicinske OEM-virksomheder vælger Deeplink

Ud over dette projekt samarbejder producenter af medicinsk udstyr med Deeplink, fordi fabrikken kombinerer dybden af en stansningsekspert med bredden af en én-stop-sømme-metal-partner:

• ISO 9001 certificeret kvalitetssystem med dokumenteret inspektion i hver fase
• 10+ år af OEM-produceringserfaring inden for bilindustrien, elektronik, medicinsk udstyr, industrielle maskiner og energi
• over 5.000 kvadratmeter værksted , mere end 100 professionelle medarbejdere, automatiserede produktionslinjer
• Indbygget værktøjsfremstilling og DFM-understøttelse — prøver inden for 3 dage for mange dele
• 39 kvalitetskontroller pr. projekt med fuld batchsporbarhed
• Seks kerneprocesser under samme tag : stansning, dybtrækning, laserudskæring, CNC-bearbejdning, svejsning og overfladebehandling

Relateret læsning: præcisionsfremstillede tilpassede pladebeskyttelser til elektronisk udstyr , højpræcisions dybtrækning og CNC-bearbejdning og fødevarekvalitet 304 rustfrit stål fremstilling . Se alle projekter på vores ydelsessag side eller læs, hvordan metallstansning understøtter OEM-tilpasning .
