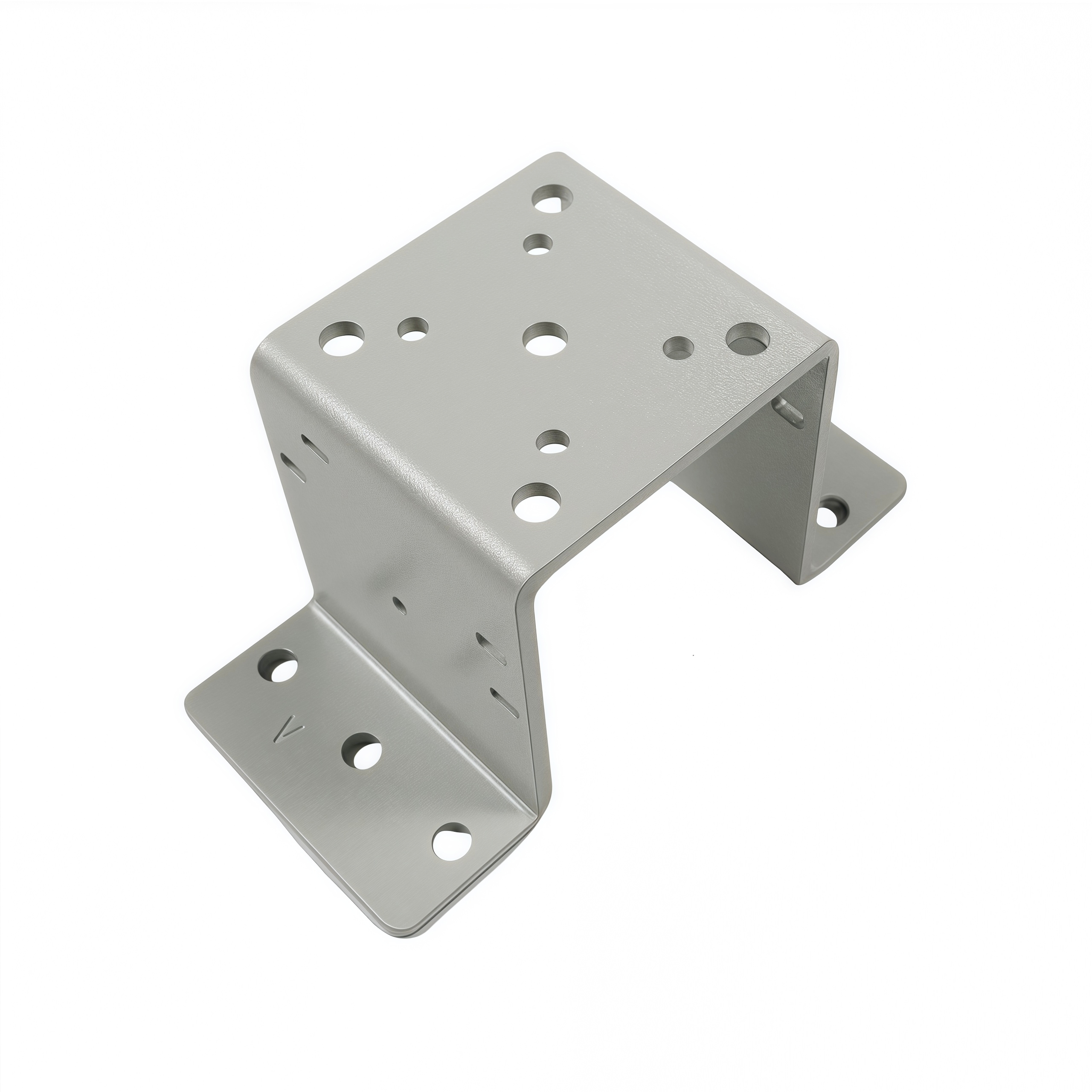

كيفية اختيار أجزاء ثني المعادن المناسبة للمشاريع؟

اختيار المواد للحصول على أجزاء ثني معادن مثالية

مطابقة خصائص السبائك لاحتياجات التطبيق: اعتبارات الفولاذ المقاوم للصدأ، الألومنيوم، والتيتانيوم

إن اختيار السبيكة المعدنية الصحيحة يُحدث فرقًا كبيرًا عندما يتعلق الأمر بعمليات الثني الناجحة. ويتميز الفولاذ المقاوم للصدأ بقدرته العالية على مقاومة التآكل وبقائه قويًا حتى بعد عمليات التعقيم العديدة، ولهذا السبب تعتمد عليه المستشفيات في أدوات الجراحة. أما الألومنيوم فيعمل بشكل ممتاز في تصنيع الطائرات لأنه خفيف الوزن ومع ذلك يوصّل الكهرباء بكفاءة، وهي خاصية مهمة جدًا عندما يكون كل أونصة ذات حساب. ويتفوق التيتانيوم من حيث القوة بالنسبة لوزنه، ما يجعله مثاليًا للأجزاء التي يجب أن تتحمل أحمالًا ثقيلة دون أن تتلف. ومع ذلك، فإن التعامل مع هذه المواد ليس أمرًا مباشرًا. فعلى سبيل المثال، يحتاج الفولاذ المقاوم للصدأ إلى آلات ثني ضغط قوية وأدوات متينة بسبب مقاومته للتشوه. كما يتطلب الألومنيوم قوالب ناعمة أو طلاءات لتجنب الخدوش أثناء عمليات التشكيل. وهناك أيضًا التيتانيوم الذي يصبح صعب المراس إذا لم يُعالج بشكل صحيح في ظروف خاضعة للرقابة وباستخدام مواد تشحيم خاصة. وعندما يزاوج المصنعون بين مواد غير مناسبة والاستخدامات المقصودة لها، تحدث المشكلات بسرعة. خذ سبائك النحاس مقارنة بسبائك الزنك - الأولى تنثني بسلاسة إلى منحنيات ضيقة، في حين تميل الثانية إلى التشقق تحت نفس نوع الإجهاد.

قيود السماكة ونصف قطر الانحناء: مقاييس، ارتداد زنبركي، وقواعد الحافة الدنيا

يلعب سمك المواد دورًا كبيرًا في تحديد مستوى الدقة الذي يمكن تحقيقه ونوع الأدوات المطلوبة للعملية. عند العمل مع صفائح رقيقة أقل من 0.5 مم، يمكن للمصنّعين إنشاء انحناءات حادة جدًا، على الرغم من وجود خطر دائم من التقوس أو التمزق إذا لم يُقدَّم الدعم المناسب. من ناحية أخرى، تتطلب الصفائح السميكة أكثر من 6 مم استخدام م presses قوية وأدوات خاصة فقط لبدء العمل. بالنسبة لمعظم المعادن، يجب أن يكون نصف قطر الانحناء الداخلي مساويًا على الأقل لسمك المادة. ومع ذلك، غالبًا ما تحتاج الفولاذ المقاوم للصدأ إلى ضعف أو حتى ثلاثة أضعاف هذا المقدار لمنع تشكل شقوق صغيرة، خصوصًا مع الأنواع المدرفلة على البارد. ويظل ظاهرة الارتداد (Springback) عاملًا حاسمًا أيضًا. فعادةً ما يرتد الألمنيوم بين 15 و20 درجة بعد الثني، في حين يرتد الفولاذ المقاوم للصدأ عادةً حوالي 8 إلى 12 درجة. وهذا يعني أن المشغلين بحاجة إلى ثني القطع بشكل مفرط عن قصد لتعويض ذلك. يعتبر طول الحافة (flange length) اعتبارًا مهمًا آخر، والذي يحتاج عمومًا إلى أن يكون أربع مرات سماكة المادة زائد نصف قطر الانحناء لتجنب التشوه أثناء التشكيل. ذكرت مجلة Fabrication Quarterly العام الماضي أن نحو 22% من جميع تأخيرات الإنتاج ناتجة عن تجاهل هذه الإرشادات الأساسية.

الدور الحيوي لحالة التلدين واتجاه الحبيبات في قابلية تشكيل الأجزاء المعدنية المنحنية في التطبيقات العملية

يؤثر معامل الألمنيوم تأثيرًا كبيرًا على مدى جودة قابليته للثني. عند العمل مع ألمنيوم في حالة الصلادة (O-temper)، نلاحظ عادةً ثنيات كاملة بزاوية 180 درجة دون أي مشاكل تشقق. ولكن الأمور تصبح أكثر تعقيدًا مع الأنواع ذات المعامل T6 التي تميل إلى التشقق حول الزاوية 90 درجة لأنها أقل مطيلًا. كما أن اتجاه الحبيبات يلعب دورًا أيضًا. إن ثني المعدن عبر خطوط الحبيبات يقلل فعليًا من احتمالية الكسور بنسبة تقارب 70 بالمئة مقارنة بالثني وفق اتجاه الحبيبات، وفقًا لأرقام دليل ASM الذي يستشهد به الجميع. تكمن المشكلة عندما يكون تدفق الحبيبات غير متسق، وهي ظاهرة تحدث غالبًا مع المواد المستخرجة أو المدرفلة التي لم تُصَفَّح بشكل صحيح لعمليات التشكيل. وهذا يؤدي إلى مجموعة من المشكلات المتعلقة بتوزيع غير متكافئ للإجهادات وأنماط تشوه غريبة. لقد شهدنا مرارًا وتكرارًا فشل الوصلات خلال اختبارات الإجهاد في السيارات، وغالبًا ما يُرجع السبب إلى ضعف السيطرة على محاذاة الحبيبات. بالنسبة للأجزاء التي لا يمكن فيها التساهل مع الفشل، يجب دائمًا استخدام مواد معتمدة وفق معايير ASTM مع توفر وثائق كافية عن تركيب حبيباتها. ومتى أمكن، يجب التأكد من أن الثنيات تكون عمودية على اتجاه تدفق الحبيبات. قد يبدو هذا وكأنه عمل إضافي، لكنه يجنبك المتاعب لاحقًا.

هندسة تصميم تضمن إنتاج أجزاء ثني المعادن بشكل موثوق

أساسيات طول الحافة، ومخصص الثني، ومساحة النمط المسطح

إن الحصول على الأبعاد الهندسية الصحيحة منذ البداية يوفر المال على المدى الطويل. عندما يتعلق الأمر بأطوال الحواف، فإن معظم الناس يعرفون قاعدة 2.5×، ولكن في الواقع هذا لا يكفي. الخيار الآمن هو أن يكون الطول على الأقل أربع مرات سمك المادة زائد نصف قطر الثني. خذ على سبيل المثال الفولاذ المقاوم للصدأ بسمك 2 مم وبنصف قطر 3 مم؟ نحن هنا نتحدث عن حد أدنى يبلغ حوالي 11 مم للحافة. أما بالنسبة لسماحات الثني، فإن الثني بالهواء عادة ما يحتاج إلى حوالي 1.5 ضعف سمك المادة، لأن المعادن تمتد وتتقلص بشكل مختلف على طول محورها المحايد عند ثنيها. وهذا أمر مهم جدًا لإعداد أنماط مسطحة دقيقة. أيضًا من المهم ترك مسافة تتراوح بين 3 إلى 5 مم بين العناصر على النمط المسطح لتجنب تصادم الأدوات أثناء التصنيع. إن الشركات المصنعة التي تُوحّد نصف أقطار ثنيها عبر القطع تستفيد فعليًا. تشير الدراسات الصناعية إلى وفورات تصل إلى نحو 30٪ في تكاليف الإعداد مقارنة بالقطع ذات الأشعة المختلفة. ولا تنسَ التحقق من الأنماط المسطحة الرقمية مقابل النماذج الأولية الفعلية أولًا. يمكن للتداخلات الصغيرة أن تتراكم بسرعة خلال عمليات الإنتاج، مما يؤدي إلى مشكلات كبيرة لاحقًا.

منع الأعطال الشائعة: تخفيف الزوايا، التداخل في القوالب، ووضع خط الثني

إن إجراء تغييرات ذكية على هندسة الجزء يُحدث فرقًا حقيقيًا من حيث الموثوقية في الإنتاج. تلك التقويات الزاوية التي نتحدث عنها كثيرًا؟ هي في الأساس تشامف بزاوية 45 درجة، وتمتد بعمق يبلغ حوالي 1.5 مرة من سماكة المادة نفسها. تساعد هذه العناصر الصغيرة في توزيع الإجهاد في مناطق الاتصال على شكل حرف T الصعبة، مما يقلل من تشكل الشقوق أثناء اختبارات التعب بنحو 60٪ وفقًا لنتائج المختبر. عند العمل مع القوالب، من المهم ترك مسافة لا تقل عن 4 مم بين أي خط ثني والحافة القريبة أو العناصر الأخرى على الجزء. أما بالنسبة للثقوب والفتحات، يجب أن تكون بعيدة بما لا يقل عن ثلاثة أضعاف سماكة المادة عن مناطق الثني للحفاظ على استدارتها واستقرارها البُعدي بعد عملية التشكيل. كما أن ترتيب حدوث الثنيات له أهميته أيضًا. عادةً ما يكون الأفضل تشكيل الأجزاء المعقدة بدءًا من المركز ثم التحرك نحو الخارج، وإلا فقد تحجب الألسنة المثنية مسبقًا الوصول بالأدوات لاحقًا. ويؤثر اتجاه الحبيبات في ذلك أيضًا. فالقطع المثنية عكس اتجاه الحبيبات تميل عمومًا إلى الحفاظ على شكلها بشكل أفضل، ولكن في بعض الأحيان يؤدي توافق اتجاه الثني مع اتجاه الحبيبات إلى تشطيب سطحي أفضل وتقليل التغيرات الناتجة عن الارتداد المرن. تُعد هذه الطريقة مناسبة للأجزاء الدقيقة، رغم أن منع الكسور يظل أولوية في معظم حالات التصنيع الواقعية.

اختيار عملية الثني وتأثيرها على جودة أجزاء المعادن المثنية

الثني بالهواء مقابل الثني الكامل: المقايضات في التحملات، وإعادة التكرار، وثبات عامل كيه

الثني الهوائي يعمل عن طريق ضغط المواد ضد قالب على شكل حرف V دون السماح لها بالاستقرار التام في القاع. ويعتمد الزاوية الناتجة على عمق دخول المكبس إلى المادة. تمنح هذه الطريقة مرونة كبيرة للمصنّعين، حيث يمكن الحصول على زوايا مختلفة متعددة من نفس إعداد القالب، بالإضافة إلى تقليل تكاليف الأدوات. ولهذا السبب يُعد الثني الهوائي مناسبًا بشكل خاص لإنتاج النماذج الأولية أو تشغيل دفعات صغيرة من القطع. ولكن هناك عيبًا — نظرًا لاعتماد هذه التقنية بشكل كبير على سلوك المادة، فقد تختلف النتائج بين دفعة وأخرى. وعادةً ما تتراوح التسامحات الزاوية النموذجية حول نصف درجة موجبًا أو سالبًا، وتتسبب عوامل مثل التغيرات في سمك المادة، والاختلافات في المعالجة الحرارية، وتأثيرات الارتداد في تغيّر معامل K من دفعة إنتاج إلى أخرى. أما عملية التهيئة (التي تُعرف أحيانًا بالطباعة)، فتتبع نهجًا مختلفًا من خلال دفع المادة بالكامل داخل تجويف القالب باستخدام ضغط شديد يتجاوز حدود المرونة للملف. وهذا يُنتج تحكمًا أكثر دقة في الزوايا، عادةً ضمن عشرة أعشار الدرجة تقريبًا، إلى جانب معاملات K أكثر اتساقًا وقدرة أفضل على التكرار الدقيق من قطعة إلى أخرى. وتجعل هذه الخصائص من عملية التهيئة ضرورية لتلبية متطلبات التصنيع الدقيقة العالية. وعلى الرغم من أن التهيئة تتطلب أدوات منفصلة لكل شكل محدد وتنجم عنها تآكل أسرع للمعدات، فإن العديد من ورش العمل تجد أن الاستثمار فيها مبرر عندما تكون الأبعاد الدقيقة والعمليات الموثوقة ضرورية تمامًا لتشغيلها.

الأسئلة الشائعة

ما المواد الأفضل لعمليات ثني المعادن؟

تعتبر الفولاذ المقاوم للصدأ، والألومنيوم، والไทيتانيوم خيارات ممتازة بفضل خصائصها الفريدة المناسبة لمختلف التطبيقات، مثل مقاومة التآكل، والوزن الخفيف، ونسبة القوة إلى الوزن.

كيف تؤثر سماكة المادة على عملية ثني المعادن؟

تؤثر سماكة المادة على دقة الثني وأنواع الأدوات المطلوبة. فالأوراق الرقيقة تسمح بثني حاد، في حين أن الصفائح السميكة تتطلب معدات أكثر قوة.

لماذا يعتبر اتجاه الحبوب مهمًا في ثني المعادن؟

إن ثني المعدن عرضيًا على خطوط الحبوب يقلل من احتمالات الكسر ويوفر توزيعًا أفضل للإجهاد بالمقارنة مع الثني في اتجاه الحبوب.

ما الفروقات بين الثني الهوائي (Air Bending) والثني القاعدي (Bottoming)؟

يُقدّم الثني الهوائي مرونة وتوفيرًا في التكاليف مع زوايا متغيرة، لكن النتائج قد تختلف من دفعة إلى أخرى. أما الثني القاعدي فيضمن زوايا دقيقة وثابتة، وهو مثالي عند الحاجة إلى دقة عالية.
