Anpassad sensorhållare i rostfritt stål: En fallstudie om progressiv diesstansning – från DFM till produktion av 20 000 delar

OEM-FALLSTUDIE

Anpassad sensorhållare i rostfritt stål: En fallstudie om progressiv diesstansning – från DFM till produktion av 20 000 delar

1. Utmaningen: En stansad del måste ersätta en fyrdelad svetsad montering

En europeisk OEM för industriell automatisering omdesignade monteringssystemet för en ny generation positionsensorer som används i tvättmiljöer och miljöer med hög vibration . Den tidigare konstruktionen var en fyrdelad svetsad montering: två plattor, ett rör och en avståndshållare, svetsade och sedan ombearbetade. Den var dyr, tung och drabbades av svetsdeformation som förskötte sensoraxeln. OEM:s ingenjörsteam gav ett tydligt uppdrag för omdesign:

• Tillverka klämmen som en enskild stansad del i rostfritt stål SUS304, 1,2 mm tjockt, med en integrerad 105°-positioneringsvikning.
• Håll kvar ±0,05 mm på de två monteringshålspositionerna och ±0,10 mm planhet , med kantborr under 0,05 mm på alla kanter.
• Tåla en statisk last på 500 N och saltnebelsprutning i 96 timmar utan röd rost (neutral saltnebel, ISO 9227).
• Ursprunglig beställning av 20,000 stycken , med prov krävs inom 3 veckor och full produktion inom 7 veckor.
• SKICKA IN Ppap nivå 3 dokumentation innan volymfrakt.

OEM:n hade redan misslyckats med en leverantör: hållningspositionerna avvek med ±0,15 mm under produktionen, spån skadade tätningsläppen på sensorn vid pressmontering, och leveranserna försenades två gånger. De behövde en partner som kunde utforma verktygen, kontrollera processen och dokumentera allt – inte bara köra en press.

Projektkrav på ett ögonkast

2. Vår lösning: DFM-granskning, egen verktygstillverkning och en progressiv stans byggd för konsekvens

DEEPLINK:s ingenjörsteam behandlade projektet som ett design-for-manufacturability-program (DFM) , inte en enkel citatmarkering. Innan vi skar stål utförde vi en bandlayoutstudie med formningssimulering för att balansera materialutnyttjande, böjningskompensation och verktygsstyrka.

2.1 DFM-granskning och bandlayout

• Flyttade de två monteringshålen i förhållande till böjlinjen för att hålla kantavstånden inom säkra gränser och eliminera risken för mikrospännrissning i SUS304.
• Lägg till en 0,4 mm överböjningskompensation så att vinkeln på 105° återfjädrar exakt till 105° vid 20 °C.
• Optimerad nesting höjde materialutnyttjandet från 61 % till 78 % , vilket direkt minskar blankkostnaden.
• Rekommenderad laserklippta prototypprov under verktygsbyggnad så att kunden kunde utföra monteringstester redan under den första veckan — vi levererar dessa på så lite som 3 dagar.

2,2-Stationens progressiva stansverktyg

Vi har utformat och byggt ett 8-stations progressiv stans internt (vårt verktygsverk stödjer snabbväxlingsinsatsdelar och inverktygsdetektering):

• Stationslayout: piloting → formning av positioneringsvikningen (med övervikning) → omformning för återställning av fjädringseffekt → precisionssprängning av monteringshål → prägling av tätningsytan → beskärning → avskärning.
• Karbids (volfram) insatsdelar på spräng- och formstationsdelar för lång verktygslivslängd vid 110 slag per minut.
• Kvävedempanordelar och en fast banddesign som håller bandpositionen stabil, vilket eliminerar positionsskillnader för hålen mellan stationerna.
• Verktygsstål certifierat och värmebehandlat internt, med dokumenterad provningsstansning och FAI innan produktionslansering.

2.3 Ytbehandling och efterlevnad

Efter stansning var bygglästerna elektropolerade och passiverade för att ta bort mikrospån, förbättra ytans glans och skapa en passiv film som klarade 96 timmars saltnebeltest. Alla förbrukningsartiklar och beläggningar är Kompatibel med RoHS och REACH stödda av material- och processcertifikat.

3. Projektplan: Från RFQ till 20 000 delar på 45 dagar

4. Kvalitetskontroll: 39+ kontroller per projekt, från material till förpackning

Kvaliteten hanterades som en sluten loop inom vårt ISO 9001-system, i enlighet med den fyrfasiga kontrollen som beskrivs i vår metallstansningsprocessguide :

• Inspektion av inkommande material — mätcertifikat, spektralanalys och ytkontroller innan bandet går in i pressen.

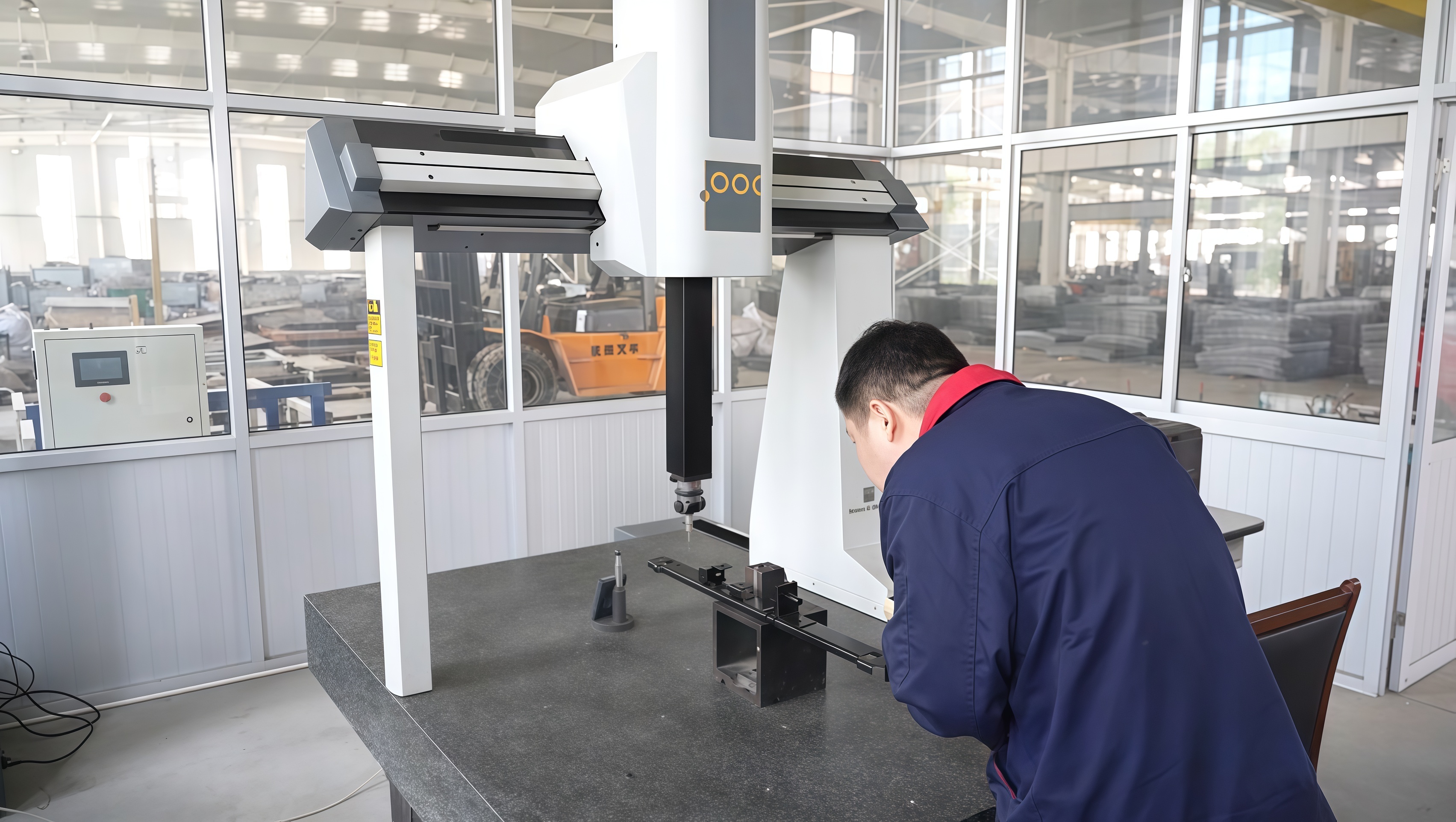

• Första artikelinspektion (FAI) — 39+ dimensionella och visuella kontroller per projekt på CMM, verifierade mot kundens ritning innan seriefrigivning.
• Processkontroll — SPC-provtagning varje två timme, GO/NO-GO-mätning och inline CCD-optisk inspektion av monteringshålens position, med automatisk avvisning av delar som ligger utanför toleransen.
• Slutlig Inspektion & Förpackning — AQL-provtagning, 96 timmars saltnebelsprov och provbelastning med 500 N per parti, följt av skyddande förpackning med spårbarhet per parti.

5. Resultat: Mätbar påverkan för kunden

Mål jämfört med levererat

6. Varför globala OEM:er väljer DEEPLINK för progressiv stansning

Detta projekt är typiskt för hur vi arbetar, inte en undantagsfall. Som en ISO 9001-certifierad metallstansningsfabrik med mer än 5 000 kvadratmeter verkstad, över 100 anställda och intern verktygsstödfunktion erbjuder DEEPLINK tre saker som är avgörande för volymstansningsprogram:

• Verktygsägarskap: stansverktyg som utvecklas och tillverkas internt innebär snabbare iteration, lägre verktygskostnader och full kontroll över kvaliteten – se vilka faktorer som påverkar stansningsprecisionen och hur vi styr dem.
• Processdisciplin: dokumenterad inspektion och spårbarhet från inkommande material till slutlig förpackning, med de konsekvenskontroller som krävs i massproduktion .
• Flexibel volym:  stämpning av metall i stora volymer utan minimibeställningskvantitet — samma ingenjörsteam tar dig från en enskild provdel till serietillverkning på 20 000 delar.

För köpare som jämför leverantörer täcker vi även hela processkedjan under ett tak — laserbearbetning , anpassade metallstansade komponenter , tillverkning av plåtdelar , Cnc-mackning och svetsning — så att efterföljande operationer aldrig kräver en andra leverantör.
